1889 年巴黎世博會留給人類的不朽遺產,莫過于刺破青天的埃菲爾鐵塔了。為紀念法國大革命100 周年并激揚“第三共和”的民氣,組委會計劃在戰神廣場修建一座高300 米,正方形底邊長度125 米的鐵塔,因此設計大賽是在既定框框里的“命題作文”。應征方案有照亮巴黎的摩天燈塔,有普降甘霖的高空噴頭,還有展示法國革命威力的巨大斷頭臺。

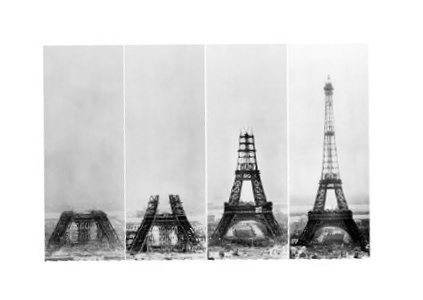

1886 年埃菲爾和下屬工程師科其林、諾古伊爾的設計從107個候選者中勝出。埃菲爾鐵塔1887 年1 月26 日動工,1889 年3 月31 日告竣,用7200噸鍛鐵建造,總重量10100 噸……埃菲爾鐵塔采用交錯式結構,由四條與地面成75 度角的、粗大的、帶有混凝土水泥臺基的鐵柱支撐著高聳入云的塔身,內設四部水力升降機(現為電梯)。

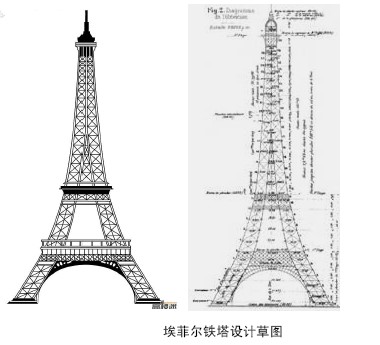

它使用了1500多根巨型預制梁架、12000 個鋼鐵鑄件,并且沒有用一點水泥。250 萬個鉚釘憑著冷卻后的收縮力量將18038 個部件緊固在一起,精確度達到毫米級。據統計,僅鐵塔的設計草圖就有5300 多張,其中包括1700 張全圖。建成后的埃菲爾鐵塔高300 米,直到1930 年它始終是全世界最高的建筑。如今,鐵塔上增設了廣播和電視天線,它的總高已達320 米。曾經保持世界最高建筑45 年,直到紐約克萊斯勒大樓的出現。塔的四個面上,總共銘刻了72 個科學家的名字,都是為了保護鐵塔不被摧毀而從事研究的人們。由于北面和東面的腳墩處于古塞納河汊,15 米深的基礎低于地下水位,據說它對地面的壓強只有一個人坐在椅子上那么大富有建橋經驗的埃菲爾采用了壓縮空氣排除淤泥的“沉箱法”。

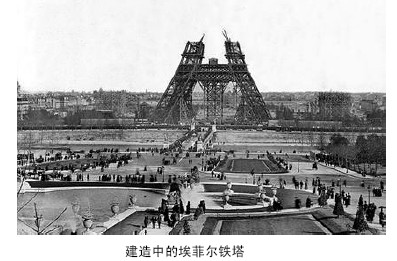

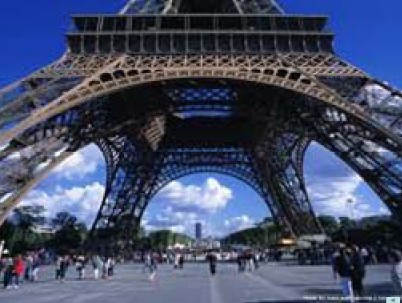

當57 米的第一層平臺建成后,地面十多臺蒸汽機和吊車也隨之“升遷”到“樓上”有位資深數學家言之鑿鑿告訴媒體,鐵塔建到221 米時將被自身壓垮,還有人斷言鐵塔將被大風吹倒。埃菲爾告訴公眾,鐵的“強度重量比”遠遠大于石頭和木材,鐵塔“露骨”的結構經過嚴格的非線函數和微分方程計算,留有足夠的“安全儲備”。鐵塔底部拱門并不承重只起裝飾作用。大風中塔尖會輕微擺動,幅度約6 至7 厘米。酷暑季節鐵塔陰陽面溫差帶來不同的膨脹度,會使塔尖如同一個相反的“向日葵”,從早到晚畫出一個長徑18 厘米的橢圓。埃菲爾鐵塔重達萬噸,但看上卻亭亭玉立甚至輕巧玲瓏,巴黎人親切地稱她為“鐵女郎”,這并非一種錯覺。計算表明,如果將塔身的鐵全部熔化鋪在4 只腳墩之間的地面上,高度只有6 厘米。如果設想以鐵塔四腳的外接圓為底做一個等高圓柱形容器,其中的空氣重量將超過鐵塔。這座頂天立地的A 字形“鏤空雕塑”是當年世界最高的建筑,成為工業發展的凱歌和科技進步的“鐵證”。
1887 年2 月14 日,鐵塔正式開工后的19 天,埃菲爾接到了發表在當日巴黎《時代報》上由一批藝術家和建筑師聯合簽名的抗議書,名為《反對修建埃菲爾鐵塔》,抗議書的內容是:“我們深愛巴黎之美,珍惜巴黎形象,現在以法國色彩被蔑視、法國歷史遭威脅的名義,義正辭嚴地抗議這座修建在我們美麗首都的心臟位置的荒謬的怪物。請諸位設想一下,巴黎的美麗建筑怎么能與一個使人頭暈?zāi)垦!⒐之惪尚Φ暮谏鬅焽璺旁谝黄穑亢阼F塔一定會用它的野蠻破壞整個巴黎的建筑氛圍,令巴黎建筑蒙羞,巴黎之美將在一場噩夢中徹底喪失。這是滴在純凈白紙上的一滴骯臟的墨水,是魔鬼強涂在巴黎美麗臉龐上的可怕污點。”最要命的是列在抗議書下面的簽名在那一瞬間幾乎把他擊倒:古諾德、莫泊桑、左拉、小仲馬、科佩、勒孔特、波呂多莫、布格魯、麥索尼、薩樂杜、克爾尼、布洛伊、魏爾蘭、胡斯曼……聯名達300 人之眾,幾乎囊括了當時法國各藝術領域的頭面人物,其中“短篇小說之王”莫泊桑更是揚言:“巴黎如果建成鐵塔,我要永遠離開這個城市。”
埃菲爾僅以工程師的樸素語言進行回應,并專心致志于埋頭苦干。1889年3 月31 日的落成典禮上,埃菲爾徒步登上鐵塔的1710 個臺階,把法國國旗凌空高掛在“巴黎之桅”上。世博會期間共有200 萬人登上埃菲爾鐵塔。美國發明家愛迪生9 月11 日在留言簿上寫道“埃菲爾先生作為勇敢的工程師,建造了現代工程偉大的、獨創的典范。”按照巴黎市政府和埃菲爾簽訂的20 年合同,鐵塔將于1909 年拆除。但此時的巴黎已經不能沒有埃菲爾鐵塔。除了紀念性意義,塔上的無線電報中心使法國海軍擁有世界最先進的通信手段,在“馬恩河會戰”中耳聰目明。此后埃菲爾鐵塔大量截獲了德軍機密情報,包括破獲著名的瑪塔.哈里間諜案。當埃菲爾受巴拿馬運河官司牽累后退出公司經營而致力科研,在鐵塔上建起了空氣動力和氣象觀測的高空實驗室。1910 年5 月23 日埃菲爾鐵塔開始正點報時,夜間信號覆蓋5200 多公里,使全世界時間同步得以實現。沃爾夫通過測試塔頂和塔底不同的輻射強度發現了宇宙線。此后埃菲爾鐵塔成為最早的廣播和電視發射臺。正是憑著“天生麗質”和忠誠服務,讓埃菲爾鐵塔在“壽限已到”時能“將功贖身”,最終變成法國人民的掌上明珠。
