1．設工字形截面梁的截面面積和截面高度固定不變，下列四種截面設計中，抗剪承載能力最大者為（ �。�
　　A．翼緣寬度確定后，腹板厚度盡可能薄
　　B．翼緣寬度確定后，翼緣厚度盡可能薄
　　C．翼緣厚度確定后，翼緣寬度盡可能大
　　D．翼緣厚度確定后，腹板厚度盡可能薄
　　提示：這時可以盡可能增加腹板面積，提高抗剪能力。
　　答案：B

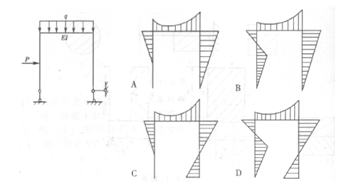

　　2．剛架承受荷載如圖所示。哪一個是正確的彎矩圖（ �。�？


　　提示：由于左端支座無水平力，且右端支座無反力偶，故B、C、D均是錯的。
　　答案：A

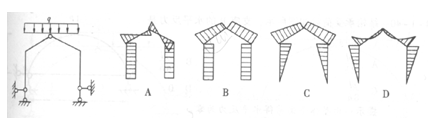

　　3．剛架承受荷載如圖所示，哪一個是正確的軸力圖（ �。�？


　　提示：A圖中斜桿軸力不對稱，而C、D圖中底部鉸鏈處軸力不應是零。
　　答案：B

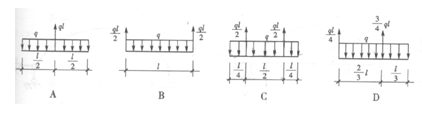

　　4．一預制構件單位長度重量為q，長度為l，在圖示4種吊裝方式中，哪一種方式結構所受的彎矩最小和結構變形最�。� �。�？

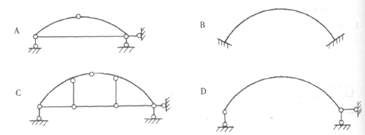

　　5．圖示哪一種結構不屬于拱結構（ 　）？


　　提示：當結構受豎向荷載時，D圖無水平反力。而A、C圖中的水平拉桿中有水平拉力。
　　答案：D

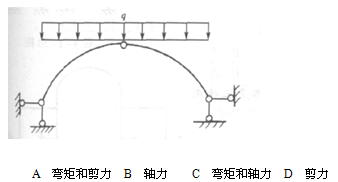

　　6．圖示拱具有合理拱軸線，拱的哪些內力不為零（ �。�？


　　提示：合理拱軸線使彎矩處處為零，而軸力不為零。由于彎矩的導數是剪力，所以剪力也是零。
　　答案：B

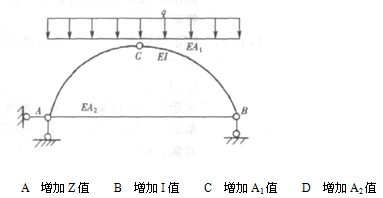

　　7．圖示拱具有合理拱軸線，下述哪一種措施對于減少C點的豎向位移是無效的（ 　）？


　　提示：合理拱軸線彎矩為零，故增加I值是無效的。
　　答案：B

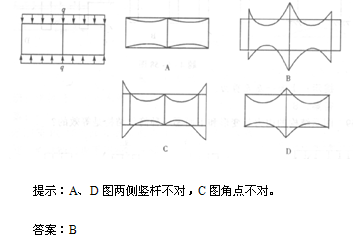

　　8．圖示雙跨結構正確的彎矩圖應是圖（ �。�。

　　9．圖示二層框架在垂直均布荷載作用下的各彎矩圖中，圖（ �。┦钦�確的。

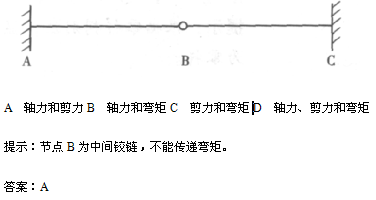

　　10．圖示節點B可以同時傳遞哪些內力（ �。�？
