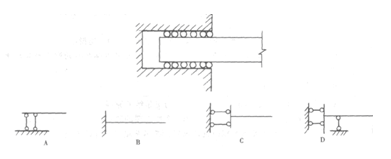

1．圖示支承可以簡化為下列哪一種支座形式（ �。�？

　　2．圖示桁架桿1、桿2、桿3所受的力分別為（ 　）。


　　A．S1=-707N， S2=500N， S3=500N
　　B．Sl=707N， S2=一500N， S3=一500N
　　C．S1=1414N， S2=500N， S3=1000N
　　D．S1=一707N， S2=1000N， S3=500N
　　提示：用節點法，依次取C和B計算即得。
　　答案：A

　　3．圖示結構中，AC桿所受的內力為（ �。�

　　A．受拉軸力
　　B．受壓軸力
　　C．無內力
　　D．剪力
　　提示：用節點法，通過E點分析可知CE桿受壓， CD為零桿，AC桿受力性 質與CE桿相同。
　　答案：B

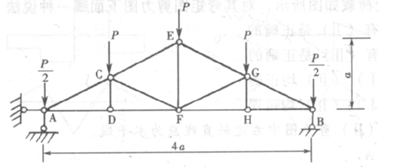

　　4．圖示結構中，CD桿的軸力是（ �。�。

　　A．P，壓力
　　B．P，拉力
　　C．0
　　D．0.3P，壓力
　　提示：取結點D，用零桿判別法即得。
　　答案：C

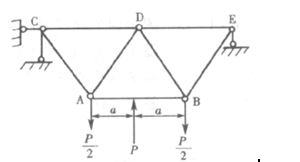

　　5．圖示結構承受一組平衡力系作用，下列哪一種敘述是正確的（ �。�？

　　A．各桿內力均不為0
　　B．各桿內力均為0
　　C．僅AB桿內力不為0
　　D．僅AB桿內力為0
　　提示：在平衡力系作用下，結構的支反力為零，除AB桿外其余各桿均不受力，僅AB桿受外力作用而產生剪力與彎矩。
　　答案：C

　　6．圖示懸臂梁受一組平衡力系作用，下列哪一種敘述是正確的（ 　）？


　　A．E點右截面剪力為P/2
　　B．D點左截面剪力為P
　　C．C點彎矩為0
　　D．D點彎矩為0
　　提示：（A） QE右=0，（B）QD右/2，（C）Mc=0，（D）MD=Pa/2，只有C正確。
　　答案：C

　　7． 梁所受荷載如圖所示，對其彎矩圖剪力圖下面哪一種說法是正確的（ �。�？

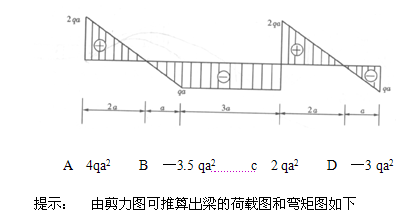

　　8．無集中力偶作用，剪力圖如圖示，則梁上的最大彎矩為（ �。�。


　　提示：從C處用截面法截開，取半個結構為研究對象，再對C點取矩計算即得。
　　答案：A
