問：住宅構造設計圖通病有哪些？

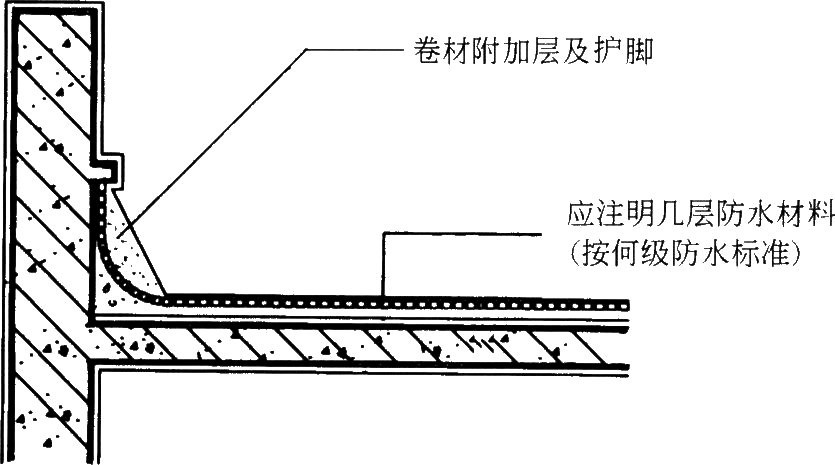

答：8.屋面防水方案選定缺乏根據。

屋面防水國家規定有4級標準，根據建筑性質及重要性采取不同分級的防水等級，常有施工圖紙對此毫無要求，實屬設計疏漏。

9.屋面聚苯保溫層不注材料密度，造成因材料壓實失去保溫作用。

這是因設計工作不細所致，雖注意到其保溫作用而忽視了施工操作可能帶來的問題，而又無保護措施，造成選材不當，不僅放在屋面上形同虛設，同時造成冬季凍裂主體結構。

圖9

10.盲目選用標準圖，但所選所用不符。

選用標準圖、參考別人設計圖都是可以的，但問題是不仔細研究，簡單的拿來就用，不考慮工程實際情況，設計切莫只追求效率，而忽視質量。

11.以“詳廠家”而取代大量設計詳圖，甚至不設預留條件，影響工程質量。

設計圖中只注“詳廠家”同樣是只求快而不深入的做法，由于僅以三個字代替了必要的詳圖，缺乏對局部做法的要求，致使出現不牢固、不安全的問題。
