問：住宅構造設計圖通病有哪些？

答：15.設計高層、多層及不同性質建筑的外窗，不按規范列出相應參數，造成達不到標準要求。

住宅外窗是建筑的重要部位，它具有擋風雨、采光照，隔聲音能保溫等多種功能，尤其臨街建筑，隔聲更加重要，為此各地曾發文明確規定要作隔聲處理，然而許多設計多是指出了外窗材料，對其他則毫無要求，這明顯與隔聲要求和民用建筑節能標準中，根據建筑性質層數對外窗水氣密性等有不同等級的要求不符，設計者不明確技術要求，建造方盲目訂貨、安裝，難免給日后使用帶來問題，一經追究，設計者是理所當然的責任者。因此必須在設計中明確窗的等級及技術參數要求。

16.室外人防出口樓梯間與相鄰建筑不設縫，不符規范要求。

現在在住宅下的人防室外出入口多因平時使用之需在樓梯間旁附設管理及值班等用房，與前些年只作個樓梯出口的情況不同。但是由于樓梯結構是與地下各層連接，而管理室僅是地上單層，從人防安全性及結構受力以及經濟角度都應將其以縫分開，以免在空襲情況下樓梯這個安全的口部受到相鄰建筑體的撞擊。目前，有的不分上下采用全體框架處理，顯然這樣付出的經濟代價較高。此外，作為出口，既然離開主體，�？蓪⑵浞旁诰G化庭院之中，并加以處理，與整體環境相協調。

17.廚房排煙道穿過暖廊的做法缺少詳圖。

廚房排油煙是廚房設計的重要內容，然而在實際工程中對于排向室外的煙管穿過暖廊或陽臺時往往缺少詳圖，對煙管走向及穿出外墻的處理注意不夠，這就勢必造成不美觀甚至于不實用，因此必須認真處理好，不可將就。

18.包嵌管道不設檢修門。

隨著生活水平的提高，人們不僅在面積上、使用上對住宅有了更進一步的需求，同時對室內空間的美觀、實用也提出進一步的要求。廚房是一日三餐離不開的地方，設備多、管線多，設計師將眾多的管子有規律地組織在一起加以包嵌，以使其不至零亂。但有些圖紙上只注簡單的包嵌材料，不留必要的檢修門，這樣一旦管道有了問題，就要拆去外面包嵌部分，造成不便。即使留出了檢修門，但如位置不當，如，有的留在浴盆的上方，修管道時必須站在浴盆里，就屬欠妥了。

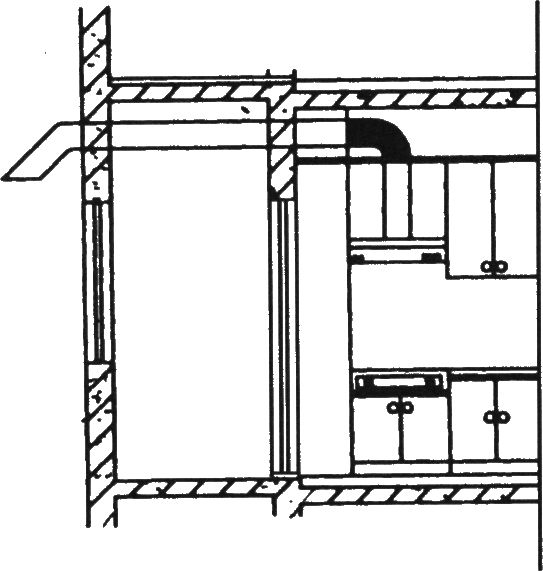

圖18
