問：住宅建筑設計圖通病有哪些？

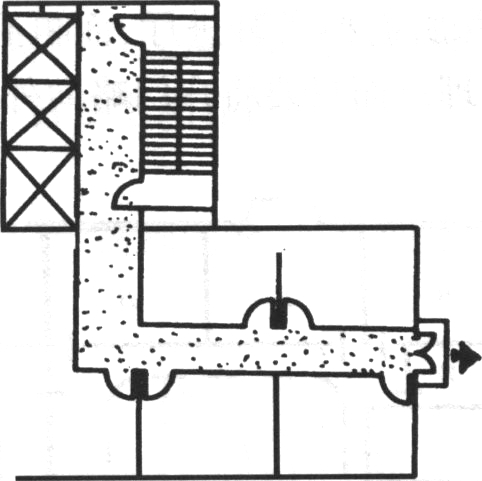

答：7.首層疏散前室范圍內的其他戶門缺少防火措施。

為了疏散方便往往把首層走道門廳并列在前室一起，但作為安全通向室外的疏散通道上除個別值班用房外，不允許有其他不加防火分隔的房門直接開向這個范圍內，這一點往往容易被忽視，應該充分注意。

圖7

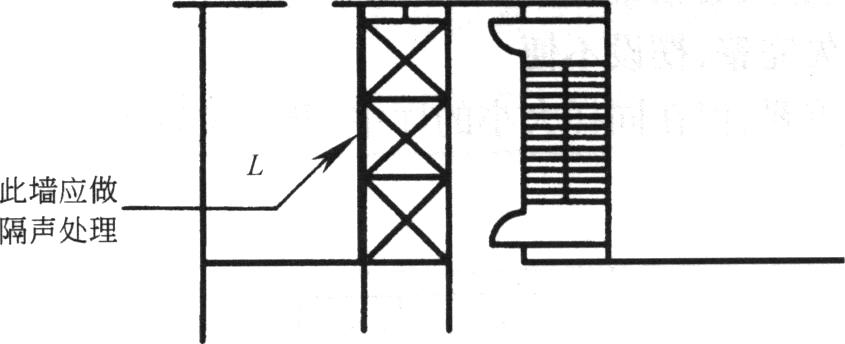

　　8.電梯與廳室之間沒有作隔聲處理。

　　這也是設計文件提示過的，但設計往往漏做隔聲處理。

圖8

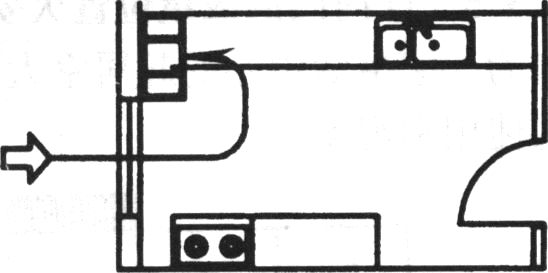

　　9.廚房排氣豎井位置不對，氣流短路。

　　土建設計人員，專業知識不足，把換氣道隨便放個角落，起不到排氣作用，形同虛設，氣流組織不合理，必須從加強審核與提高設計人責任心同時去抓，以保證使用質量。

圖9
