咨詢工程師案例及答案詳解（三）

2007-02-25 16：23　　來源：　　字體：大小　　打印

　　背景材料

　　某工程項目施工階段的咨詢中，咨詢工程師對承建商在施工現場制作的水泥預制板進行質量檢查中，抽查了500塊，發現其中存在以下問題（表11－13）。

　　表11－13　　　　　　　　　　　　質量問題表

序號	存在問題	數量
1 2 3 4 5 合計	蜂窩麻面局部露筋強度不足橫向裂縫縱向裂縫	23 10 4 2 1 40

　　問題

　　1.咨詢工程師宜選擇哪種方法了在的質量問題？

　　2.產品的主要質量問題是什么？咨詢工程師應如何處理？

　　答案

　　1.針對本題特點，在幾種質量控制的統計分析方法中，監理工程師宜選擇排列圖的方法進行分析。

　　2.質量問題的主要原因：

　?、贁?shù)據計算（表11－14）。

　　表11－14　　　　　　　　　　　　　質量問題數據計算表

序號	存在問題	數量	頻數	累計頻率（%）
1	蜂窩麻面	23	23	57.5%
2	局部露筋	10	33	82.5%
3	強度不足	4	37	92.5%
4	橫向裂縫	2	39	97.5%
5	縱向裂縫	1	40	100%
合計		40

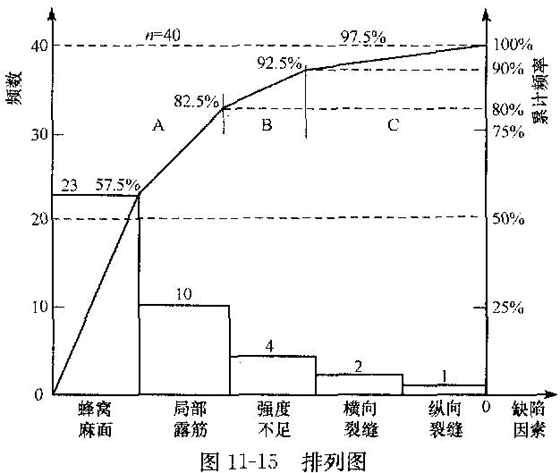

　　②繪制排列圖（圖11－15）。

hspace=0

　　③分析。

　　通過以上排列圖的分析，主要的質量問題是水泥預制板的表面出現蜂窩麻面，次要問題是局部露筋問題，一般問題是混凝土強度不足、橫向和縱向裂縫。

　　咨詢工程師應要求承建商提出具體的質量改進方案，分析產生質量問題的原因，制定具體的措施提交監理工程師審查，經咨詢工程師審查確認后，由施工單位實施改進。執行過程中，監理工程師應嚴格監控。
