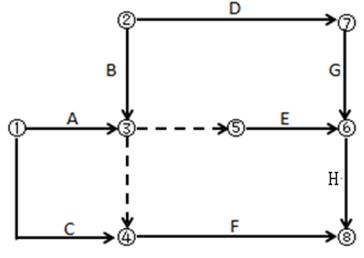

某工作雙代號網絡計劃如下圖所示,存在的繪圖錯誤有( )。

A 多個起點節點
B 多個終點節點
C 存在循環回路
D 節點編號有誤
E 有多余虛工作
正確答案:ADE
答案解析:本題考查的是網絡圖繪制。選項A正確,①、②節點均為開始節點;選項D正確,G工作的開始節點編號大于結束節點編號,節點編號有誤;選項E正確,③→⑤工作為多余虛工作。參見教材P118~P119。
