1、概述

　　《爆破安全規程》（GB6722.2003）第6.2.2條規定“地面建筑物的爆破振動判據，采用保護對象所在地質點峰值振動速度和主振頻率：……”，并給出了不同建筑物承受不同頻率范圍爆破振動的安全允許標準。然而，已有工程實例表明采用上述爆破振動安全允許標準進行爆破安全控制，部分需保護建筑物仍產生了損壞。為此，作者結合部分工程實例并參照建筑物抗震設計思想，提出了適合大規模城區頻繁爆破以及高聳建筑物拆除爆破的振動安全允許標準的制定方法。

　　2、地震抗震設計思想

　　目前，世界各國普遍趨向于采用多級設防的抗震設計思想，即采用“小震不壞、中震可修、大震不倒”的三級設防。這一抗震設計思想常表示為以下三個要求：“在小震（多遇地震）作用下，結構物不需修理，仍可正常使用：在中震（偶遇地震）作用下，結構物無重大損壞，經修復后仍可繼續使用：在大震（罕遇地震）作用下，結構物可能產生重大破壞，但不致倒塌”。

　　小震是發生機會較多的地震，一般將小震定義為地震烈度概率密度曲線上的峰值所對應的烈度，即眾值烈度地震，當基準設計期為50年時，眾值烈度的超越概率為63.2%。中震烈度一般采用中國地震烈度區劃圖所規定的基本烈度，當基準設計期為50年時，基本烈度的超越概率為10%。大震烈度在50年內的超越概率約為2%-3%�；�本烈度與眾值烈度相差不足2度，與罕遇烈度相差約1度。

　　地震烈度是指地震發生時，在波及范圍內一定地點地面振動的激烈程度。地面振動的強弱直接影響到人的感覺的強弱，器物反應的程度，房屋的損壞或破壞程度，地面景觀的變化情況等。我國目前采用的是12個烈度等級劃分烈度表，具體見表2.1。

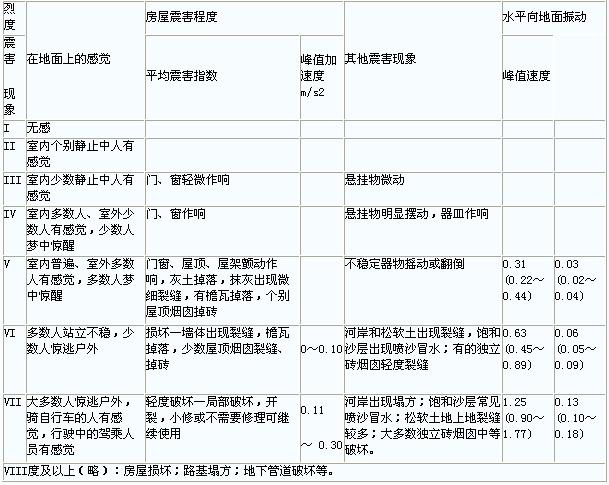

表2-1中國地震烈度表

　　3、爆破震動安全控制實例

　　3.1向家壩水電站爆破安全控制向家壩水電站是壩址位于四川省宜賓縣與云南省水富縣交界的金沙江向家壩峽谷出口處，左岸為四川省宜賓縣。右岸為云南省水富縣，距水富縣城僅3公里，整個開挖工期約6年。工程施工初期，由于左岸公路與水富縣城僅一江之隔，爆破施工控制不當，發生了爆破飛石過江，并有居民反映房屋受到爆破振動影響產生裂縫以及爆破噪聲影響正常生活等問題。水富縣城位于峽谷地帶，由于反射作用使得爆破噪聲得以加強，人們在心理上感覺爆破產生了很大危害。緊鄰壩址下游右岸為云天化工廠，廠內部分在線設備要求無震動（允許振動位移為2mm），大規模開挖爆破位于左右岸壩肩邊坡和壩基，這些開挖區距離云天化生活與生產區更近，為確保工程順利進行，同時保護周圍建筑物安全，減少人們心理上的反應，在大規模開挖爆破施工前，根據現場試驗和需保護物調查制定了嚴于《爆破安全規程》（GB6722—2003）而又寬于云天化廠方要求的爆破安全控制標準，見表3-l。在近3年（目前還在進行）的爆破安全監測中（每天均在規定時間多處進行爆破），朱發現超安全控制設計標準的爆破振動，原有房屋裂縫未產生進一步擴展，云天化內在線設備末發生因爆破而引起的停機事故，爆破朱對爆區周圍的居民生活和心理帶來不利影響，表明向家壩水電站開挖爆破安全控制標準是可行的，即保證了需保護物的安全，又保證了施工正常進行。

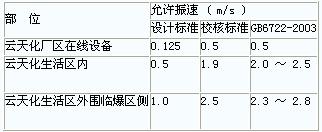

表3-1向家壩水電站左岸開挖爆破對右岸影響安全控制標準

　　3.2某煙囪爆破觸地震動影響某熱電廠1=煙囪為鋼筋混凝土結構，高100m，因治污減排需要而拆除。待拆除煙囪西北側10m處為待拆主廠房、150m處為網控室（位于煙囪定向倒塌的右前方）：西南側140m處為2#鋼筋混凝土煙囪（正在運行，后續將拆除。位于煙囪倒塌的正前方）；東南側11m為地下管線（與煙囪倒塌方向平行）、33m處為水處理室：東北側70m為點火油庫（油灌）。

　　爆破設計1#煙囪采用向西南側（2#煙囪方向）定向倒塌的爆破拆除方案。爆破時共布置了4個振動測點，分別為：

　�。�1）1#測點布置在爆區西南側2#煙囪的基礎上：

　　（2）2#測點布置在距離爆區最近的正在運行機組的控制室內；

　　（3）3#測點布置在水處理室距離煙囪頂部觸地點最近的基礎上；

　�。�4）4#測點布置在水泵中繼控制室的基礎上。

　　各測點進行3個方向（豎直向、水平徑向和水平切向）的爆破振動監測。實測煙囪定向傾倒觸地震動見表3-2。

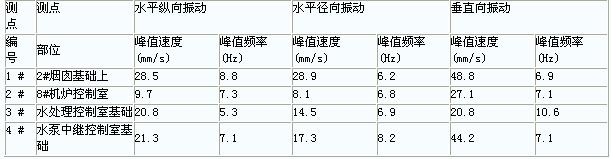

　　表3-2煙囪定向傾倒觸地振動監測成果表

　　爆后宏觀調查發現，水處理室天花扣板振落多塊，窗戶玻璃振破一塊：水泵控制室內天花扣扳振落多塊：2#煙囪頂部爬梯局部震脫，向外懸掛，但未掉落。各機電設備運行正常，需保護建筑物主體結構未產生破壞。

　　從實測數據和宏觀調查資料來看：房屋基礎質點振動速度達到GB6722-2003爆破振動安全允許標準的下限20rnm/s時，位于1樓的天花板就有多塊振落，此外，曾經有多個工程（其中有洞室爆破和城區大規模土巖控制爆破），發生了在實測爆破振動接近GB6722-2003允許值時，發生吊燈脫落或房屋墻壁產生細微裂紋擴展現象。爆破在水處理控制室及水泵中繼控制室基礎產生的質點振動速度值處于V度地震的峰值速度范圍，產生的震害現象與V度地震所描述的震害現象一致。爆破時觀察發現，2#煙囪受爆破震動時，煙囪內的粉塵從煙囪上部裂縫中逸出，很明顯受到了有害影響，好在該煙囪也即將拆除。從煙囪爆破過程中的震害現象來看接近Ⅵ度，實測煙囪基礎的質點震動速度也接近Ⅵ度地震的峰值速度下限。

　　從實測數據和宏觀調查資料還可以得出：運行中的機電設備能承受超規范允許值的振動，其它工程實例也證明了這一點。

　　從以上監測資料和宏觀調查結果可以看出，高聳建筑物定向傾倒觸地產生的質點震動速度峰值所對應的震害現象與中國地震烈度表所描述的基本一致。

　　4、天然地震與爆破振動波形比較

　　向家壩爆破安全監測期間經歷了2006年7月22日、8月25日和29日，鹽津發生的三次地震，監測區所在的水富縣有明顯震感。云天化生活區79號樓六樓（13#）和35號樓一樓（17#）兩測點為24小時監測點，3次地震均記錄到完整的震動波形，實測天然地震震動峰值見表4-1。

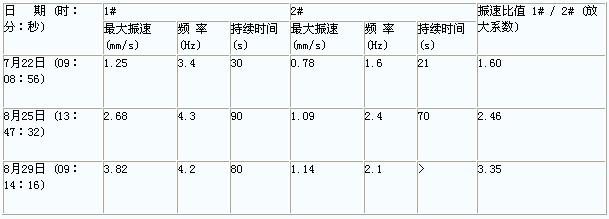

表4-1鹽津地震實測震動峰值

　　鹽津二次地震均位于豆沙鎮（北緯28.0度，東經104.2度），距離水富約100km，因此，17#測點（35號樓一樓）的實測值可以代表整個云天化生活區和生產區的地表震動，也就是說，17#測點的實測值可以代表79號樓一樓的振動情況。從表4-1可以看出，隨一樓的震動峰值增加，振動放大系數增加，也可以說，振動能量越大，高樓的振動反應越強烈。79號樓長期統計得出的爆破振動放大系數為1.44，小于地震時的放大系數，說明同樣震動峰值條件下，爆破振動危害要小一些。從另一個方面米講，震源能量越大，在不同距離上的同樣震動量級產生的危害是不同的，如：1kg炸藥爆破，在8m處房屋基礎產生了5cm/s的質點振動速度，1000kg炸藥爆破，在100m處房屋基礎同樣產生了5cm/s的質點振動速度，而后者對房屋的危害要大得多。

　　云天化生活區79棟6樓的實測地震波和爆破震動波形，實測到的均是震動響應，二者水平向的振動均大于豎直向震動，天然地震雖然總作用時間較長，達幾十秒，但產生相對較大震動的時間也僅為幾秒鐘。由于爆破還產生了空氣超壓，在爆破震動響應過后，還產生了空氣超壓引起的二次震動，爆破噪聲也會對人們心理產生一定影響。

　　雖然爆破振動產生的危害要小一些，由于一般人們對天然地震的心理承受能力大于爆破振動的心理承受能力，因此，有必要按多級設防的抗震設計思想中的“小震不壞”來進行爆破安全控制。

　　5、結束語

　�。�1）城區大規模土巖爆破震動和高聳建筑物拆除爆破定向傾倒產生的觸地震動峰值范圍與對應的震害現象與中國地震烈度表描述的基本一致；

　�。�2）應按多級設防的抗震設計思想中的“小震不壞”來確定爆破質點振動允許標準，即按眾值地震烈度（基本地震烈度降2度）來確定爆破振動允許標準范圍；

　　（3）目前我國大多數地區按Ⅵ度設防，爆破應按Ⅳ度地震的允許值進行安全控制，建筑物基礎的允許振動速度（水平向）僅為10mm/s～20mm/s，爆破近區取上限，遠區取下限：地震基本烈度Ⅶ度以上高烈度區可按GB6722-2003中表4的規定進行爆破安全控制。
