電力生產的實際運行經驗表明，雷害引起的事故約占總事故的30%以上。在電力系統故障統計中，架空送電線路雷擊故障所占比例一直居高不下，成為困擾安全供電的一個普遍難題。

　　1 架空送電線路現行防雷保護現狀及評價

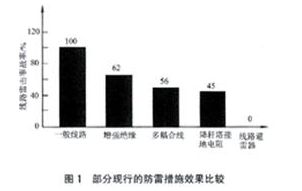

　　目前，架空送電線路仍采用“堵塞”型的防雷保護思想，所采取的保護措施有：架設避雷線，降低桿塔接地電阻，加強絕緣，采用不平衡絕緣，架設耦合地線，安裝線路型避雷器等。這些防雷保護措施均有其優缺點：架設避雷線對減少雷電繞擊導線的概率和提高反擊耐雷水平有非常重要的作用，但無法完全避免繞擊或側擊；降低桿塔接地電阻對減少雷擊反擊跳閘率有決定性作用，但超過耐雷水平的雷電流仍將引起線路跳閘，且高土壤電阻率地區難以降阻；加強絕緣受桿塔尺寸及投資的限制，無法理想地降低雷擊跳閘率；安裝線路型避雷器，保護效果極佳，但由于投資巨大、重量重、安裝拆卸運輸不便、預試不確定因素等原因，難以大面積采用，圖1為現行的防雷措施效果比較。

　　由于線路雷擊跳閘率是考核電網安全運行的重要指標，“堵塞”型防雷保護的核心思想是盡可能地提高線路的耐雷水平，減少雷擊跳閘率。這種方式在電源點少、電網網架較薄弱的情況下是合適的，但“堵塞”型雷擊閃絡意味著需要巨額投資，且技術上難以實施。從幾十年的運行經驗看，“堵塞”型防雷保護確實發揮著巨大作用，但架空送電線路仍存在一定的雷擊跳閘率和事故率，部分地區還相當高，雷擊閃絡造成了大量絕緣子損壞。

　　2 架空送電線路采用“疏導”型思想的防雷保護

　　2.1“疏導”型思想的防雷保護

　　隨著電網規模的不斷壯大，雷擊架空送電線路的概率不斷增加，進一步研究經濟實用的、新型的線路防雷保護措施是很有必要的。目前，變電站已大量使用性能極好、重合閘成功率極高的SF6開關，不應再過分強調線路雷擊跳閘率。“疏導”型思想的防雷保護方式，其核心是允許線路的雷擊跳閘率有少許增加，將雷電流疏導出去，保護絕緣子不被損壞，避免雷擊事故發生，達到“不少送電”這一最終目的。

　　2.2絕緣子并聯間隙防雷保護的可行性

　　日本、德國、法國等國家從20世紀60年代已開始研究在架空送電線路上使用并聯放電間隙，并積累了豐富的技術資料和運行經驗，現在幾乎所有的絕緣子串上都安裝有形狀各異的放電間隙。在中國，架空送電線路上幾乎看不到間隙防雷保護裝置，其原因在于：

　　a）早期的電網網架薄弱、油開關性能差，每次開斷故障電流對電網和設備的影響較大，故要求盡可能降低線路跳閘率，減少開關動作次數，防雷保護以“堵塞”型方式為主；

　　b）防雷思想保守。隨著技術的進步，變電站大量使用SF6開關，其性能已大大提高，可頻繁動作。

　　c）電網不斷發展，網架結構越來越強，普遍使用重合閘裝置，某一條線路瞬間跳閘對供電可靠性影響不大。

　　因此，借鑒國外的研究成果及運行經驗，結合中國電網的實際情況，研究和實施在絕緣子串上安裝間隙裝置這一“疏導型”防雷保護方式是可行的。

　　2.3絕緣子并聯間隙防雷保護的設想和預期目標

　　在方法上，采用間隙裝置并聯于絕緣子串上，使雷擊沿間隙閃絡，并轉移、疏導工頻電弧弧根離開絕緣子端部金具，保護絕緣子不被損壞，重合閘能夠成功，從而使雷擊閃絡成為瞬時故障，保證電網正常供電。這樣做的代價是跳閘率可能有所增加，但事故率會極大降低，盡量滿足“不少送電”這一目標。

　　2.4絕緣子并聯間隙裝置的優缺點

　　絕緣子并聯間隙裝置的優點是結構簡單、安裝方便、價格低廉，保護絕緣子免于電弧燒傷；缺點是造成線路耐雷水平降低少許。在經濟和技術條件允許情況下，可增加絕緣子串長度以增加間隙距離、提高耐雷水平。

　　2.5絕緣子并聯間隙裝置的研制工作

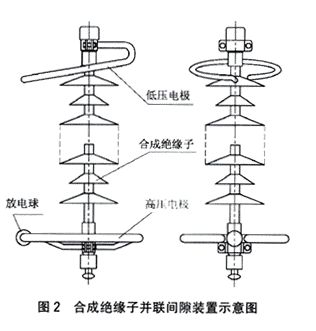

　　廣州電力工業局、佛山電力工業局與中國電力科學研究院合作，對絕緣子并聯間隙裝置進行了初步的研究和開發，通過設計制作，電場強度計算，雷擊跳閘率計算，雷電沖擊試驗、工頻電弧試驗幾個方面的工作，目前，該項研究已取得重大進展，合成絕緣子并聯間隙的初步研制工作已完成，見圖2所示，并準備在廣州電力工業局試掛網運行。此外，工頻電弧試驗表明，并聯間隙裝置在污閃的情況下，亦能保護絕緣子。

　　3 結束語

　　推出架空送電線路采用“疏導”型思想的防雷保護方法，并不代表淘汰“堵塞”型思想的防雷保護。目前國際上認為“疏導”型思想的防雷保護與“堵塞”型思想的防雷保護方法仍然同等重要，若結合中國國情，把“堵塞”、“疏導”型兩種思想的防雷保護方法很好地結合起來，因地制宜地應用，并將“疏導型”思想的防雷保護措施作為基本的防雷保護措施之一加以推廣應用，送電線路防雷保護工作將邁上一個新臺階。
