09年造價工程師建設工程技術與計量（土建）精華（103）

2009-09-03 09：15　　來源：　　字體：大小　　打印

　　2．粗細程度及顆粒級配

　　砂的粗細程度是指不同粒徑的砂混合在一起時的平均粗細程度。在砂用量相同的情況下，若砂子過粗，則拌制的混凝土黏聚性較差，容易產(chǎn)生離析、泌水現(xiàn)象；若砂子過細，砂子的總表面積增大，雖然拌制的混凝土黏聚性較好，不易產(chǎn)生離析、泌水現(xiàn)象，但水泥用量增大。所以，用于拌制混凝上的砂，不宜過粗，也不宜過細。

　　砂的顆粒級配是砂大、中、小顆粒的搭配情況。砂大、中、小顆粒含量的搭配適當，則其孔隙率和總表面積都較小，即具有良好的顆粒級配。用這種級配良好的砂配制混凝土，不僅所用水泥漿量少，節(jié)約水泥，而且還可提高混凝土的和易性、密實度和強度。

　　砂的粗細程度和顆粒級配通過篩分析法確定。

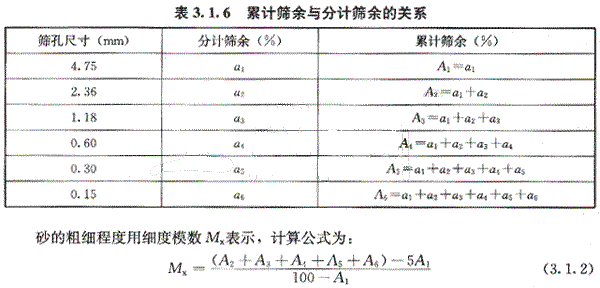

　　篩分析法是用一套孔徑為4.75mm、2.36mm、1.18mm、0.60mm、0.30mm和0.15mm的標準方孔篩的，按照篩孔的大小順序，將用9.50mm方孔篩篩出的500g干砂，由粗到過篩，稱得各號篩上的篩余量。并且計算出各篩上的分計篩余百分率a1、a2、a3、a4、a5和a6.（各篩上的篩余量占砂樣總重的百分率）及累計篩余百分率A1、A2、A3、A4、A5和A6（各號篩的分計篩余百分率加上大于該篩的分計篩余百分率之和），其關系見表3.1.6.
