3．強(qiáng)度與堅固性

　?。?）強(qiáng)度。為能保證混凝土的強(qiáng)度和其他性能達(dá)到規(guī)定的要求，配制混凝土的碎石或卵石必須具有足夠的強(qiáng)度。

　　石子的強(qiáng)度用巖石立方體抗壓強(qiáng)度和壓碎指標(biāo)表示。在選擇采石場、對粗集料強(qiáng)度有嚴(yán)格要求或?qū)|(zhì)量有爭議時，宜用巖石立方體檢驗(yàn)；對于經(jīng)常性的生產(chǎn)質(zhì)量控制則用壓碎指標(biāo)值檢驗(yàn)較為方便。

　　采用立方體強(qiáng)度檢驗(yàn)時，將碎石或卵石制成50nm×50mm×50mm立方體（或直徑與高均為50mm的圓柱體）試件，在水飽和狀態(tài)下，測得其抗壓強(qiáng)度與所采用的混凝土設(shè)計強(qiáng)度等級之比應(yīng)不小于1.5；C30以上混凝土應(yīng)不小于2.0.一般情況下，火成巖試件的強(qiáng)度不宜低于80MPa，變質(zhì)巖不宜低9：60MPa，水成巖不宜低于30MPa.

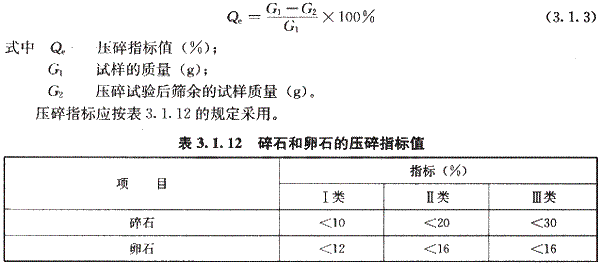

　　用壓碎指標(biāo)表示石子強(qiáng)度是通過測定石子抵抗壓碎的能力，間接地推測其相應(yīng)的強(qiáng)度。將一定量9.5～19.5mm的顆粒，在氣干狀態(tài)下裝入一定規(guī)格的圓筒內(nèi)，在壓力機(jī)上施加一定的荷載，卸荷后稱得試樣質(zhì)量（G1），用孔徑為2．36mm的篩篩分試樣，稱取試樣的篩余量（G2），則：
