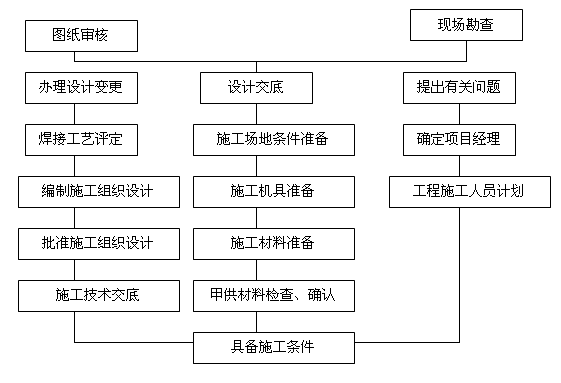

施工準備

　　8.1.1.1 審核球罐施工圖及有關技術文件，必須明確以下問題：

　　a.設計是否符合現行規范、規程及技術的要求。

　　b.圖紙是否齊全，能否滿足施工的需要。

　　c.零部件的規格、型號、材質、使用部位是否明確。

　　d.焊接、試壓及檢測等技術要求是否明確。

　　8.1.1.2 按球形壓力容器現場組焊《質量保證手冊》有關部分的要求，編制施工組織設計。

　　8.1.2 施工現場準備

　　8.1.2.1 施工現場平面布置應滿足施工程序要求，必須清理平整施工現場，安排球殼板和附件的運輸?shù)缆芳按娣诺攸c(diǎn)，設置水、電線路。

　　8.1.2.2 安排臨時設施。

　　8.1.2.3 調入設備進場，并對其進行功能檢查。

　　8.1.2.4 調入儀表應計量合格，并在有效期內。

　　8.1.2.5 組織技措用料進場。

　　8.1.2.6 組織有關施工機械進場。

　　8.1.2.7 將周轉使用的工裝卡具進場。

　　8.1.2.8 平臺的搭設，施工現場鋪設具有足夠鋼度的5×20m 平臺二個，用水準儀對平臺進行找平，在平臺的四角和中間部位選取找正點，各點應在一個水平面上，不水平度<5mm.

　　8.1.3 施工人員組織

　　8.1.3.1 人員組織，根據施工現場的情況及工期要求，由項目部負責調入管理人員及施工操作人員，確定其崗位和責任。對特殊工種必須持證上崗。

　　8.1.3.2 組織全體施工人員學習，由有關責任工程師向參加施工的全體人員進行技術交底。

　　8.2 組裝工藝

　　球罐的組裝是將成形的球殼板及附屬件組對成球形體的過程，是球罐安裝工程的關鍵環節，根據我單位的施工經驗，本工程采用散裝法，以達到組裝速度快，焊接變形小，容易保證球體的幾何形狀及尺寸之目的。

　　8.2.1 球罐各部件的復驗

　　由有關人員按GB12337-1998《鋼制球形儲罐》及GB50094-98《球形儲罐施工及驗收規范》等有關標準對所有構件進行復驗、清點并做好記錄，對誤差超出規范要求的部件，應另行擺放，并把缺陷部位圈畫好，同時標在示意圖上報現場工程師會同有關部門研究處理。

……
