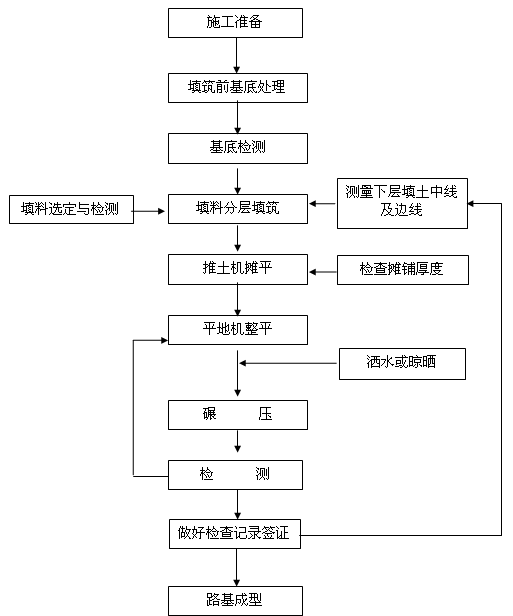

一、工藝圖

　　二、路基填筑施工說明

　　一）路基填筑施工

　　1、基底處理及清表

　�。�1）基底處理填筑前按招標文件技術規范要求，認真做好基底處理，根據基底土質、水文、植被情況及填土高度分別采取相應的處理措施。

　�。�2）清表施工便道打通之后，用推土機、平地機、挖掘機對路基填筑范圍原地面上的樹木、植物等進行清理，表土清除深度10~30cm，清除的表土雜物堆棄于施工便道對側路基坡腳線與公路界碑之間。

　　清表結束后，用平地機進行整平，用壓路機對清表后的原地面進行碾壓，壓實度符合設計及規范的要求，清表質量、壓實度、清表后高程及工程數量報監理工程師檢驗批準。

　　2、填料試驗與壓實試驗路基填筑前，選取200m具有代表性的路段，按規范規定的方法對填料進行顆粒分析、含水量與密實度、液限和塑限、有機質含量、承載比（CBR）和擊實等試驗。

　　3、填筑作業

　　（1）施工放樣開工前，先進行導線、中線、水準點的復測，根據現場實際情況增設必要的導線、水準點。測量成果經監理工程師核準后，再按圖紙放出路基中線、坡腳、邊溝等位置。

　�。�2）填筑方式路堤采用水平分層填筑，按照橫斷面全寬分成水平層次，逐層向上填筑。

　�。�3）攤鋪攤鋪?zhàn)鳂I(yè)采用推土機、平地機進行，從路基最低處開始分層平行攤鋪，松鋪層的厚度按路堤試驗段得出的數據確定。一般土方最大松鋪厚度不大于300mm，最小為100mm.（4）碾壓土料攤鋪平整后即開始碾壓，先用推土機或輕型壓路機對松鋪層表面進行預壓，然后再用大噸位振動壓路機壓實。

……

　　詳情請下載附件：路基填筑施工工藝圖
