隧道施工測量控制

　　為保證隧道貫通精度，擬定如下測量控制方案：

　　1、地表平面控制

　�。�1）為保證洞口投點的相對精度，平面控制網根據設計提供的控制點和實地地形情況布設精密控制網，并保證洞口附近有二個或二個以上的精密控制網點。

　�。�2）地表控制網經過多次復測，復測無誤后方可引線進洞的測量工作。

　　2、洞口聯系測量為保證地面控制測量精度很好地傳遞到洞內，采用如下洞口控制測量方案：

　�。�1）在洞口仰坡完成及洞口施工至設計標高后，在洞口埋設二個穩固的導線控制點。

　�。�2）洞口附近在基礎穩定處埋設2～4個水準點，與地表水準控制網級網觀測及平差計算，以便于隧道進洞水準測量。

　　3、測量方法及措施

　　（1）地表平面控制測量選用全站儀施測，建立四等導線控制網，并把隧道中線和橫向軸線納入控制網內以保證放樣精度。

　�。�2）高程控制按四等網施測，用自動按平水準儀施測，精度至毫米。

　�。�3）洞內控制測量與地表控制測量按同等精度建網，施工中線測量使用全站儀。

　�。�4）具體要點：

　　A．項目部測量組負責地表平面控制測量、高程控制測量和洞內引線控制測量，提供正確的進洞方位和高程點。施工隊對提供的測量成果和樁以復核無誤后方可使用，并負責中線、高程測量。中線測量在隧道每掘進20米，襯砌每10米時各進行一次，隧道每延伸100時建導線網稞一次。

　　B．測量作業需按《測規》要求，原始記錄齊全，測量資料整潔無誤，各種計算工作必須兩人獨立進行，對照無誤后方可進行下一步工作。

　　C．所使用儀器，鋼卷尺按規定定期送檢。

　　D．測量組需保管好各種測量樁，包樁時注明樁號，以防女士毀壞或用錯樁。

　　4、隧道貫通誤差的調整

　�。�1）為保證隧道準確貫通，根據測量規則制定允許誤差標準：橫向允許誤差±100mm，高程允許±50mm.

　�。�2）隧道測量除在測量設計中對貫通誤差限差進行設計外，還應在施工測量中認真仔細，加強復核，并經常與出口聯測，確保隧道施工的貫通精度。

　　（3）當貫通誤差較小時，可按原設計資料進行襯砌，并在未襯砌的100m地段內調整，消除貫通誤差的影響，保證襯砌斷面圓順過渡。

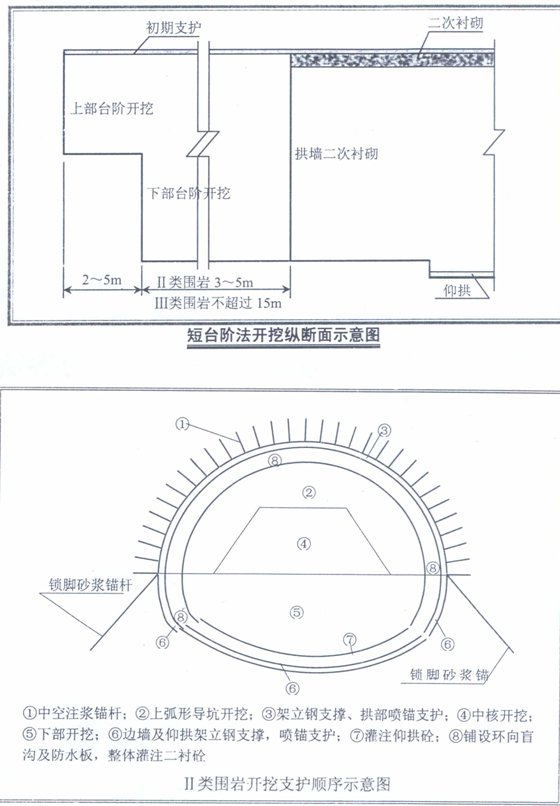

　　詳情請下載附件：隧道工程施工工藝
