第一節 工程概況

　　2.1 簡況

　　xxx 市第四水廠水源工程

　　項目名稱：第四水廠水源工程

　　建設地點：xxx 農村

　　建設規模：設計供水能力為20 萬噸/日，一期建設規模為10 萬噸/日

　　承包方式：包工包料、包質量、包工期資源來源：企業自籌

　　建設單位：xxx 首創水務有限責任公司

　　設計單位：中國市政工程中南設計研究院

　　招標代理單位：xxx 市招投標事務所

　　招標文件要求的質量標準：合格

　　招標文件要求的工期：150 日歷天（必須在2005 年防汛部門規定的期限之前完工）

　　2.2 工程范圍

　　水源工程：取水鋼制頂管（直徑1.4m，單根長約800m，壁厚14mm，2 根），取水頭部、沉管、取水泵房、工藝設備管道安裝、預埋件（電氣工藝、管道防腐等）。

　　2.3 工程概況

　　四水廠工程占地119 畝，設計規模20 萬噸/日，一期建設10 萬噸/日。

　　其中水源工程概算投資為1460 萬元，包括頂鋼制管直徑1.4m 壁部、工藝管道安裝，電氣埋管等項目。

　　2.4 場地地形、地貌、地質構造、工程地質條件

　　2.4.1 地形、地貌

　　擬建場地地形起伏大，管道中軸線由西向東延伸至取水泵房為871.81m，穿越長江中一堤埂一稻田一村莊一土公路一塘溝一稻田等，2.10m，江底（ZK1 號孔）孔口標高為-8.76m，高差20.23m，管道軸線中部有一水塘分布，寬約21.00m，水面標高4.53m，水深約2.00m.其地貌單元屬長江河漫灘。

　　2.4.2 地質構造、工程地質

　　根據地質資料，其結構特征自上而下為：

　　第①層素菜填土（Qml）：稻田中為耕植土，堤埂土為堤身填土，黃——黃灰——灰色，呈濕，松散——軟塑狀態，局部為可塑狀態（ZK4 號孔上部），層厚0.20——3.00m，層底標高4.33——4.90m，該層在擬建場地中主要分布于岸上鉆孔中。該層土質成為不均勻，壓密條件差。

　　第②層液泥質粉質粘土與粉細砂互層（Q4al）：灰——青灰色，呈飽和，流——軟塑狀態。粉細砂呈薄層狀出現，有的地段與淤泥質粉質粘土呈交替層狀出現，厚度不均勻，一般2-5cm、10-20cm 不等。層厚2.10-16.20m，層底標高-2.70~-17.96m.擬建場地均有該層分布。該層屬高壓縮性土，承載能力低，屬微弱透水層。第③層粉細水長流砂（Q4al）：青灰色，呈飽和，稍密狀態，含云母碎片，含量約占5%，層厚1.40-20.10m，層底標高-7.48~-38.06m.該層除岸上J6、J9、ZK10 三孔未見外，其它鉆孔均有分布。屬中等偏高壓縮性土，結構分析，無液化現象，屬弱透水層，具有一定的承載能力。

　　第④層中砂（Q4al）：灰——灰黃，呈飽和，中密狀態，含云母碎片，層厚3.0-5.7m，層底標高-27.60-38.06m，該層僅在ZK1、ZK2、ZK3 鉆孔中分布。承載能力高，屬中等透水層。

　　第⑤層礫砂（Q4al）：黃——淺黃色，呈飽和，密實狀態，主要成分為石英、燧石。含量礫石，呈橢圓狀，次棱角狀，徑2-10mm，含量10%，中粗砂徑為0.5-2mm，含量占60%以上，層底標高為31.10-41.76m，該層未揭穿，揭露最大厚度4.0m，僅見于水中ZK1、ZK2、ZK3 三個鉆孔的下部，承載能力較高，屬中等透水層，可作為樁端持力層。

　　2.4.3 地下水概況

　　擬建場地地下水，淺部土層主要為孔隙潛水類型，分布于岸上東部軟土分布區，溝超中，以大氣降水和地表水為補給來源。長江水位受季節悸變化而變動，最高洪水位可達11.58m（1998 年洪水位），勘察期間岸上地下水位0.70-2.69m，水位標高4.88-4.93m（鉆孔中），長江水位2.10-2.24m（現枯水季節）。

　　第一節 管理機構與部署

　　3.1 管理機構與部署

　　本工程中標后，為保證安全、優質、快速、經濟地完成施工任務，我集團公司將本工程列為重點工程項目，對本工程提供資金、設備、物資和技術的重點支持。抽調公司施工、科研等部門的精干人員，組建xxx 市第四水廠水源工程項目經理部，設項目經理1 人，項目副經理1 人，項目技術負責人1 人，全權負責工程施工管理。

　　項目經理部各職能部門分為：辦公室、工程技術部、物資設備部、安全質量部、財務部、試驗室。在項目經理的直接領導下負責承包對口的職能管理和相互協調。

　　施工作業層（隊伍）按專業劃分為頂管施工項目隊、取水泵房施工項目隊、取水頭部施工項目隊、鋼制卷管施工項目隊。各項目隊直屬部承包項目經理部領導，配置相關專業技術管理人員，共同創建一流服務，奉獻精品工程。

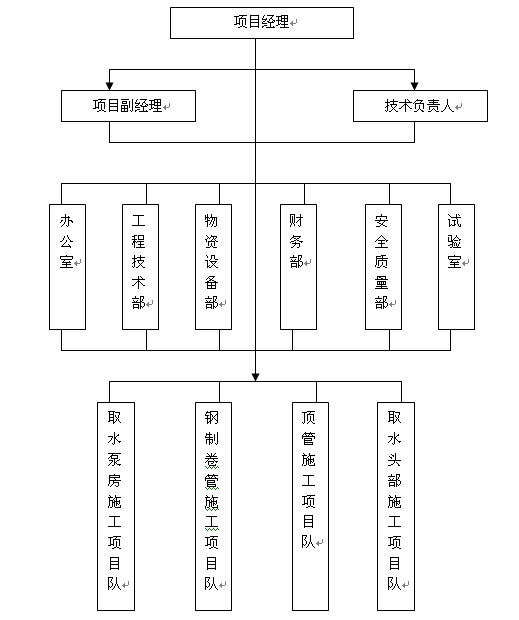

　　施工組織機構框圖見圖3，施工任務劃分見表3.

　　施工任務劃分表
