2012一級建造師《水利水電》知識點總結（20）
二、圍堰的基本形式及構造
?。ㄒ唬┩潦瘒?/strong>

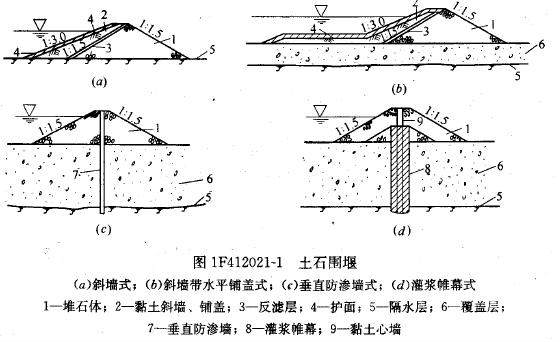

土石圍堰可與截流戧堤結合，可利用開挖棄渣，并可直接利用主體工程開挖裝運設備進行機械化快速施工，是我國應用最廣泛的圍堰形式。土石圍堰的防滲結構形式有斜墻式、斜墻帶水平鋪蓋式、垂直防滲墻式及灌漿帷幕式等。如圖lF412021－l所示。
（二）混凝土圍堰

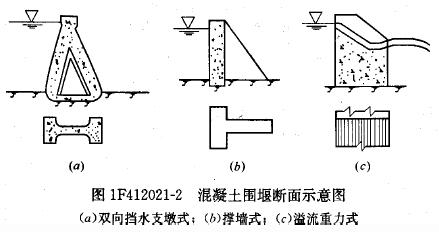

混凝土圍堰是用常態混凝土或碾壓混凝土建筑而成?；炷羾咭私ㄔ趲r石地基上。混凝土圍堰的特點是擋水水頭高，底寬小，抗沖能力大，堰頂可溢流。尤其是在分段圍堰法導流施工中，用混凝土澆筑的縱向圍堰可以兩面擋水，而且可與永久建筑物相結合作為壩體或閘室體的一部分?；炷羾呓Y(jié)構形式有重力式（圖1F412021－2）、拱型等形式。
?。ㄈ┎萃羾?/strong>
草土圍堰是一種草土混合結構。草上圍堰能就地取材，結構簡單，施工方便，造價低，防滲性能好，適應能力強，便于拆除，施工速度快。但草土圍堰不能承受較大的水頭，一般適用于水深不大于6～8m，流速小于3～5m／s的中、小型水利工程。
?。ㄋ模┠净\圍堰
木籠圍堰是由圓木或方木疊成的多層框架、填充石料組成的擋水建筑物。它施工簡便，適應性廣，與土石圍堰相比具有斷面小，抗水流沖刷能力強等優點，可用作分期導流的橫向圍堰或縱向圍堰，可在10～15m的深水中修建。但木籠圍堰消耗木材量較大，目前很少采用。
?。ㄎ澹┲窕\圍堰
竹籠圍堰是用內填塊石的竹籠堆疊而成的擋水建筑物，在迎水面一般用木板、混凝土面板或填黏土阻水。采用木面板或混凝土面板阻水時，迎水面直立；用黏土防滲時，迎水面為斜墻。竹籠圍堰的使用年限一般為1～2年，最大高度約為15m.
?。╀摪鍢陡裥螄?/strong>

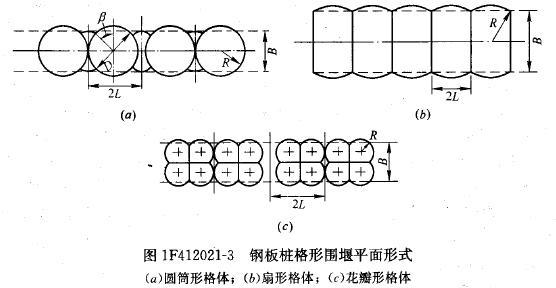

鋼板樁格形圍堰是由一系列彼此相連的格體形成外殼，然后在內填以土料或砂料構成。格體是土或砂料和鋼板樁的組合結構，由橫向拉力強的鋼板樁連鎖圍成一定幾何形狀的封閉系統。鋼板樁格形圍堰按擋水高度不同，其平面形式有圓筒形格體、扇形格體、花瓣形格體（見圖1F412021－3），應用較多的是圓筒形格體，圓筒形格體鋼板樁圍堰，一般適用的擋水高度小子15～18m，可以建在巖基或非巖基上，也可作過水圍堰用。
