2.工藝關系和組織關系

　　工藝關系和組織關系是工作之間先后順序關系——邏輯關系的組成部分。

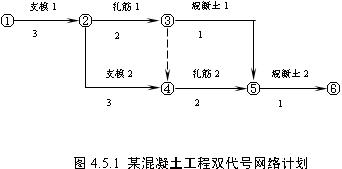

　?。?）工藝關系。生產性工作之間由工藝過程決定的、非生產性工作之間由工作程序決定的先后順序關系稱為工藝關系。在圖4.5.1所示的雙代號網絡計劃中，支模1→扎筋1→混凝土1為工藝關系。

　　（2）組織關系。工作之間由于組織安排需要或資源（勞動力、原材料、施工機具等）調配需要而規定的先后順序關系稱為組織關系。在圖4.5.1所示的雙代號網絡計劃中，支模1→支模2；扎筋1→扎筋2等為組織關系。

　　3.緊前工作、緊后工作和平行工作

　?。?）緊前工作。在網絡圖中，相對于某工作而言，緊排在該工作之前的工作稱為該工作的緊前工作。在雙代號網絡圖中，工作與其緊前工作之間可能有虛工作存在。如圖4.5.1所示，支模1是支模2在組織關系上的緊前工作；扎筋1和扎筋2之間雖然存在虛工作，但扎筋1仍然是扎筋2在組織關系上的緊前工作。支模1則是扎筋1在工藝關系上的緊前工作。

　?。?）緊后工作。在網絡圖中，相對于某工作而言，緊排在該工作之后的工作稱為該工作的緊后工作。在雙代號網絡圖中，工作與其緊后工作之間也可能有虛工作存在。如圖4.5.1所示，扎筋2是扎筋1在組織關系上的緊后工作；混凝土1是扎筋1在工藝關系上的緊后工作。

　?。?）平行工作。在網絡圖中，相對于某工作而言，可以與該工作同時進行的工作即為該工作的平行工作。
