掌握橋梁下部結構分類及適用條件

　　一、公路橋梁下部結構分類

　　公路橋梁下部結構可分為：重力式橋墩、重力式橋臺、輕型橋墩、輕型橋臺。

　　二、適用條件

　　1．重力式墩、臺：這類墩、臺的主要特點是靠自身重量來平衡外力而保持其穩定，因此，墩、臺身比較厚實，用天然石材或片石混凝土砌筑。它適用于地基良好的大、中型橋梁，或流冰、漂浮物較多的河流中。主要缺點是圬工體積較大，因而其自重和阻水面積也較大。

　　梁橋和拱橋上常用的重力式橋臺為U型橋臺，它適用于填土高度在8～10m以下或跨度稍大的橋梁。缺點是橋臺體積和自重較大，也增加了對地基的要求；此外，橋臺的兩個側墻之間填土容易積水，結冰后凍脹，使側墻產生裂縫。所以宜用滲水性較好的土夯填，并做好臺后排水措施。

　　2．輕形墩臺

　?。?）梁橋輕形墩、臺

　　●鋼筋混凝土薄壁橋墩：施工簡便，外形美觀，過水性良好，適用于低級土軟弱的地區。需耗費用于立模的木料和一定數量的鋼筋。

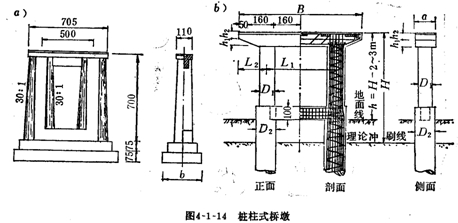

　　● 柱式橋墩：外形美觀，圬工體積少，而且重量較輕。

　　● 鉆孔樁柱式橋墩.適合于多種場合和各種地質條件。通過增大樁徑、樁長或用多排樁加建承臺等措施，也能適用于更復雜的軟弱地質條件以及較大的跨徑和較高的橋墩。

　　● 柔性排架樁墩：優點是用料省、修建簡便、施工速度快。主要缺點是用鋼量大，使用高度和承載能力受到一定限制。因此它只適合于在低淺寬灘河流、通航要求低和流速不大的水網地區河流上修建小跨徑橋梁時采用。

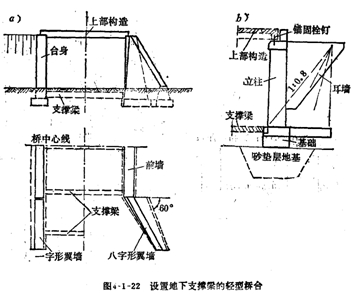

　　● 設有支撐梁的輕型橋臺：適用于單跨橋梁，橋孔跨徑6～l0m，臺高不超過6m.

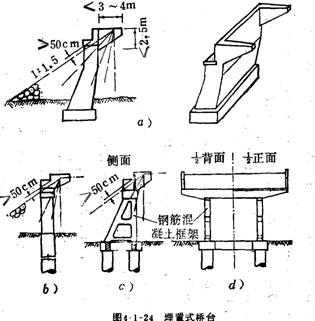

　　● 埋置式橋臺：分為后傾式、肋形埋置式、雙柱式、框架式等類型。其中樁柱式橋臺對于各種土壤地基都適宜。其適用范圍是：橋孔跨徑8-20m，填土高度3-5m.當填土高度大于5m時宜采用框架式埋置式橋臺。

　　a--后傾式 b--肋形埋置式 c--雙柱式 d--框架式

　　● 鋼筋混凝土薄壁橋臺：適用于軟弱地基的條件，但其構造和施工比較復雜，并且鋼筋用量也較多。

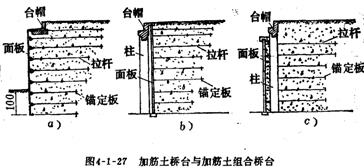

　　● 加筋土橋臺：在臺后路基填土不被沖刷的中、小跨徑橋梁，臺高3-5m時，可采用加筋土橋臺。

　　（2）拱橋輕形墩、臺

　　帶三角桿件的單向推力墩：只在橋不太高的旱地上采用。

　　懸臂式單向推力墩：適用于兩鉸雙曲拱橋。

　　拱橋輕型橋臺：這種橋臺適用于13m以內的小跨徑拱橋和橋臺水平位移量很小的情況。其工作原理是，當橋臺受到拱的推力后，便發生繞基低形心軸而向路堤方向的轉動，此時臺后的土便產生抗力來平衡拱的推力，從而使橋臺的尺寸較小。

　　● 八字形橋臺適合于橋下需要通車或過水的情況；

　　● U字形橋臺適合于較小跨徑的橋梁；

　　● 背撐式橋臺適用于較大跨徑的高橋和寬橋；

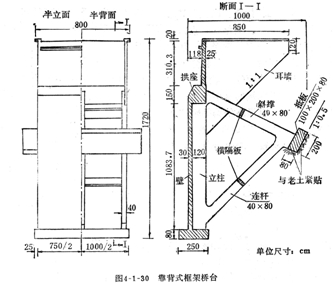

　　● 靠背式框架橋臺適合于在非巖石地基上修建拱橋橋臺。

　　八字形橋臺 U形橋臺

　　（3）拱橋的其他形式橋臺

　　● 組合式橋臺：適用于各種地質條件；

　　● 空腹式橋臺：一般是在軟土地基、河床無沖刷或沖刷輕微、水位變化小的河道上采用；

　　● 齒檻式橋臺：適用于軟土地基和路堤較低的中小跨徑拱橋。
