1K413000  城市軌道交通和隧道工程

　　1K413010  深基坑支護及蓋挖法施工

　　1K413011  掌握深基坑支護結構的施工要求

　　一、圍護結構的類型

　　基坑的圍護結構主要承受基坑開挖卸荷所產生的土壓力和水壓力，并將此壓力傳遞到支撐，是穩定基坑的一種施工臨時擋墻結構。

　　圍護結構類型可歸納為6種，見教材第73頁。對于這6種類型，要做到能夠知道板樁式、柱列式各包括哪些？

　　1、主要維護結構特點，見教材第73頁。對于此表，同樣要求做到考生能夠根據特點知道是什么類型的樁。

　　二、支撐結構類型

　　基坑的支撐結構可分為內支撐和外拉錨兩類；內支撐一般由各種型鋼撐、鋼管撐、鋼筋混凝土撐等構成支撐系統；外拉錨有拉錨和土錨兩種型式。

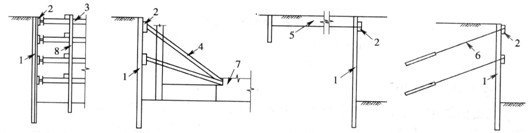

　　內支撐                               外拉錨

　　在軟弱地層的基坑工程中，支撐結構是承受圍護墻所傳遞的土壓力、水壓力的結構體系。

　　支撐結構體系包括圍檁、支撐、立柱及其他附屬構件。

　　支撐結構擋土的應力傳遞路徑是圍護墻→圍檁（冠梁）→支撐，在地質條件較好的有錨固力的地層中，基坑支撐可采用土錨和拉錨。在深基坑的施工支護結構中，常用的支撐系統按其材料可分為現澆鋼筋混凝土支撐體系和鋼支撐體系兩類。

　　（小資料）高壓噴射樁就是利用工程鉆機鉆孔至設計處理的深度后，用高壓泥漿泵，通過安裝在鉆桿（噴桿）桿端置于孔底的特殊噴嘴，向周圍土體高壓噴射固化漿液（一般使用水泥漿液），同時鉆桿（噴桿）以一定的速度邊旋轉邊提升，高壓射流使一定范圍內的土體結構破壞，并強制與固化漿液混合，凝固后便在土體中形成具有一定性能和形狀的固結體。

　　SMW是Soil Mixing Wall的縮寫。SMW工法連續墻于1976年在日本問世，該工法是以多軸型鉆掘攪拌機在現場向一定深度進行鉆掘，同時在鉆頭處噴出水泥系強化劑而與地基土反復混合攪拌，在各施工單元之間則采取重疊搭接施工，然后在水泥土混合體未結硬前插入H型鋼或鋼板作為其應力補強材，至水泥結硬，便形成一道具有一定強度和剛度的、連續完整的、無接縫的地下墻體。 SMW工法最常用的是三軸型鉆掘攪拌機，其中鉆桿有用用于粘性土及用于砂礫土和基巖之分，此外還研制了其他一些機型，用于城市高架橋下等施工，空間受限制的場合，或海底筑墻，或軟弱地基加固。
