2011一級建造師《項目管理》資料:單代號網絡圖的繪圖規則
?。ㄈ﹩未柧W(wǎng)絡圖的繪圖規則
1.單代號網絡圖必須正確表達已定的邏輯關系。
2.單代號網絡圖中,嚴禁出現循環回路。
3.單代號網絡圖中,嚴禁出現雙向箭頭或無箭頭的連線。
4.單代號網絡圖中,嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。
5.繪制網絡圖時,箭線不宜交叉,當交叉不可避免時,可采用過橋法或指向法繪制。
6.單代號網絡圖中只應有一個起點節點和一個終點節點。當網絡圖中有多項起點節點或多項終點節點時,應在網絡圖的兩端分別設置一項虛工作,作為該網絡圖的起點節點(St)和終點節點(Fin)。
單代號網絡圖的繪圖規則大部分與雙代號網絡圖的繪圖規則相同,故不再進行解釋。
?。ㄋ模﹩未柧W(wǎng)絡計劃時間參數的計算

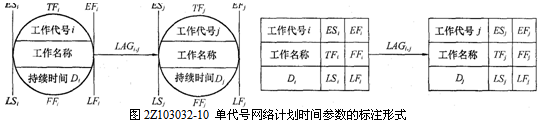

單代號網絡計劃時間參數的計算應在確定各項工作的持續時間之后進行。時間參數的計算順序和計算方法基本上與雙代號網絡計劃時間參數的計算相同。單代號網絡計劃時間參數的標注形式如圖所示
