高分子發泡板材風管施工工法(一)

2010-10-21 18:55  來源于網絡  【  【打印】【我要糾錯】

  1 前言

  現代科技的發展,環保在各行業中都引起了重視,空調行業在高速發展的今天,高分子發泡板材制作的新型風管在空調工程中得到廣泛的應用,該新型風管技術在深圳紅樹西岸住宅區近 35萬㎡運用取得了顯著的效益,工程于 2006年 11月通過了建設部第五批新技術運用示范工程驗收,評定結果達到了“國內領先”水平,在此基礎上組織編寫了本工法,以利于該項技術的推廣。

  2 特點

  高分子發泡板材風管是由阻燃高分子板材和金屬加固件粘接而成的空調系統風道,占用建筑空間小,外觀隨需而變,可噴不同色彩的水性涂料。其優點有:性能穩定;不燃、無煙無毒、無刺激性;防潮不結露;吸聲隔音、保溫隔熱、密封性好;自重輕易加工,制作簡便快捷;接口安裝便利。

  2.1 優越的隔熱性能:

  高分子發泡板材其內部是由互不相通的獨立閉泡結構構成,閉泡內氣體的導熱系數低,從而達到優良的隔熱效果;同時這種閉泡結構又使得水汽無法暢通地進入材料內部,即使外表面受到損壞,由于汽泡互不連通,水汽仍會被隔絕在外。

  2.2 化學穩定性:

  高分子發泡板材是無機材料,化學性質穩定,在長時間高溫或低溫下,特別是在-170℃以?xún)?nèi)仍可保持原有的特性,這是一般發泡材料所無法達到的。

  2.3 阻燃性、無煙性:

  高分子發泡板材是無機材料,燃燒時材料由外向內炭化,開始時有少量的氣體和煙味產生,但均不超過國際標準。

  2.4 無毒性、無刺激性:

  高分子發泡板材經防疫部門檢測,對人體無腐蝕及危害,是纖維類材料無法比擬的。

  2.5 良好的粘接性能及加工性:

  高分子板材可與各類建筑裝飾材料任意粘接,施工簡便,可用刀片任意切割,還可根據現場施工情況,進行較大程度的彎曲變形,這樣既能保證設計結構的需要,又能保證美觀。

  2.6 高分子發泡板材風管外面無需加鐵皮、鋁泊,無需再加保溫材料,

  其吸音效果好,材料損耗少,制作成本低。

  3 適用范圍

  高分子發泡板材制作的空調風管是現代新型的中央空調管道,可徹底

  取代鍍鋅鐵皮風管+保冷、鋁箔夾芯風管、玻璃鋼風管。該工法適用于家庭、會所、賓館酒店等高檔場所風管施工,由于材料環保,該工法特別適合于各類戶式家用中央空調的風管施工,還適用于靜壓箱、出風口等的施工。

  4 工藝原理

  高分子發泡板材采用的技術來源于二十世紀航天科技,制成的風管密

  度小、強度高、保溫性能好、環保無毒,無需包鐵皮、包保溫材料、包鋁箔等,直接由高分子發泡板材裸材粘接制成。

  5 工藝流程及操作要點

  材料準備→依據施工圖放樣→發泡板材剪裁切割→板材涂膠粘接加固條→板材涂膠粘接底、側面→粘接風管板材蓋板、端面板→檢查驗收→分類存放(強度等待)

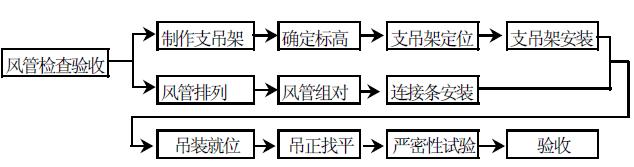

  高分子發泡板材風管安裝工藝流程:

  認真熟悉圖紙,了解管道規格,掌握彎頭變徑位置,保證施工用料正確。管件下料方法與金屬管件相同(注意:下料時應保證風管的內截面不小于設計內截面)。每個戶型必須先依據施工圖紙制作完一個完整的樣板,吊裝完畢經驗收合格后再進行同一戶型的批量統一放線剪裁,這樣可防止尺寸有誤造成浪費。

  粘接劑的粘貼時間應視天氣情況,可采用手摸不粘手粘貼為宜。粘接處必須平整密封。粘接劑主要成分為氯丁橡膠,應選用正規生產廠家生產并經質量檢查合格的產品(粘接劑應參照技術參數添加固化劑配制。例如:德國“拜爾”粘接劑為粘接劑:固化劑=100:3)。涂刷時應用刷子均勻涂刷,先涂刷底板的粘接部分,涂刷寬度為板厚 +加固條厚度尺寸,同時涂刷側板厚+加固條厚度尺寸。

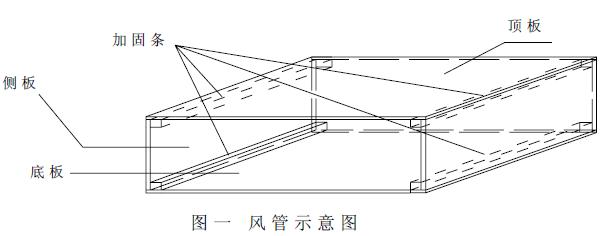

  在矩形風管內四個直角處先粘貼加固條,加固條的尺寸約為 15 ×15mm或 20×20mm(如圖一所示)。蓋板邊及側板邊涂完粘接劑后,由風管的任一端至另一端,慢慢使其粘接起來。

  管道連接點亦采用粘接劑粘接方式,下料要準確,坡口要正確,高質量的粘接是保證其系統運行可靠的重點,材料涂抹粘合劑粘貼成型待強度達到要求后分類堆放。半成品在制作和堆放過程中應避免弄臟污染。

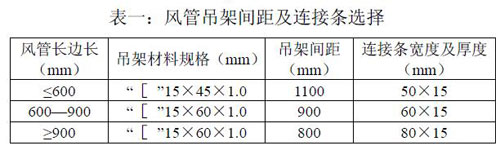

  按圖紙放線確定風管打孔位置,經技術員確認后進行打孔、固定吊桿。吊桿使用Φ8mm鍍鋅螺桿,吊架采用 U型輕鋼龍骨制作,使用螺母調節其平衡,其間距及吊架材料參見表一。吊桿絲紋打入天花應在 2.5cm以?xún)?nèi),避免破壞已預埋線管。風管吊裝時,其頂部離天花板保證2~4cm的。

  距離以方便其它工種施工。大批量吊裝工作開展前要堅持樣板先行制度,同一戶型先做出樣板確認無誤后再進行批量吊裝。

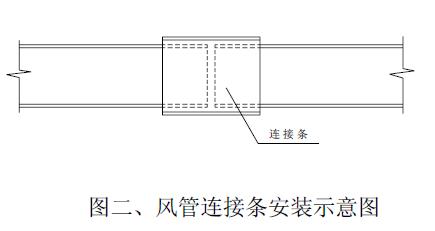

  5.2.6 風管之間采用板材尺寸為 5~8cm連接條連接,連接方式如圖二所示,選配規格參見表一。先將風管連接邊與另一風管連接邊涂上粘接劑對接,再用連接條粘貼在風管對接縫處。

  5.2.7 異形風管制作時,可將需彎曲的側板或底板彎至需要形狀,再涂粘接劑,制作方法類同直管。制作大型風管應采用金屬加固圈及圓鋼通絲支撐,也可采用鉚釘加固。
