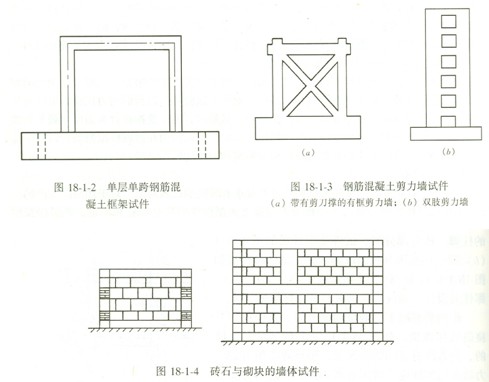

在框架試驗中,多數設計成支座固結的單層單跨框架。如圖18—l—2.剪力墻試件形式多樣,有無框剪力墻,墻體是一塊鋼筋混凝土平板。有框剪力墻,其中一種是與框架整體相連的鋼筋混凝土板,另一種是在框架內設置鋼筋混凝土剪刀撐(圖18—1—3a)。圖18—1—3b為雙肢剪力墻。
磚石與砌塊試件主要用于墻體試驗,可以采用帶翼緣或不帶翼緣的單層單片墻,也可采用雙層單片墻或開洞墻體的砌體試件,如圖18—1—4所示。對于縱墻由于外墻有大量窗口,試驗可采用有兩個或一個窗間墻的雙肢或單肢窗間墻試件(圖18-1—5)。
