問：上海環(huán)球金融中心結構設計中伸臂桁架體系是什么？

答：伸臂桁架體系由巨型柱與混凝土核心筒角部之間三層樓高的連接桁架構成（圖1）。在設有伸臂桁架的樓層，核心筒的剪力墻中埋置了一道環(huán)狀圈桁架，以提供伸臂桁架所需要的后座跨。伸臂桁架和核心筒環(huán)狀桁架由焊接截面鋼結構組成。

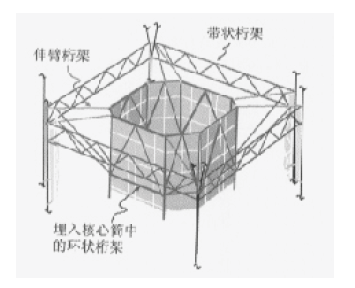

圖1臂桁架和帶狀桁架

伸臂桁架體系把巨型柱與核心筒聯(lián)合起來，從而減低核心筒的傾覆力矩。伸臂桁架體系亦可顯著減低建筑物整體變形中的彎曲部分。另外，伸臂桁架可減少核心筒下樁基的荷重。
