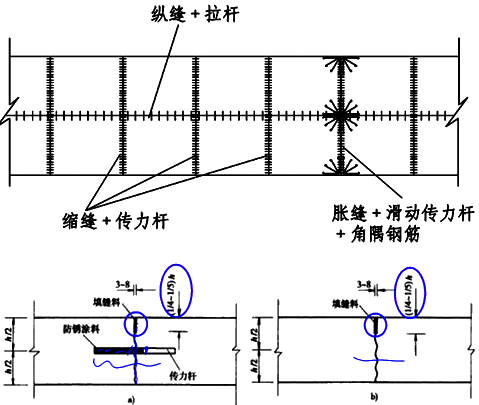

補充：接縫：橫縫與縱縫

　　橫向縮縫構造（尺寸單位：mm）

　　a）假縫形式；b）設傳力桿假縫形式

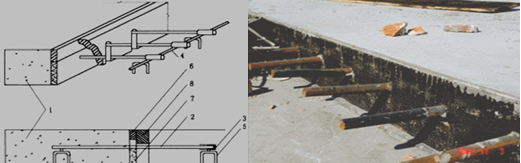

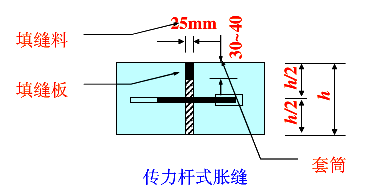

　?。?）傳力桿。它將作用在接縫板邊的輪載分布到相鄰板塊上。傳力桿應采用光面鋼筋。其長度的一半再加5cm應涂以瀝青或加塑料套。脹縫的傳力桿還應在涂瀝青一端加一套子，內留3cm空隙并填充紗頭或泡沫塑料。套子宜在相鄰板間交錯布置。

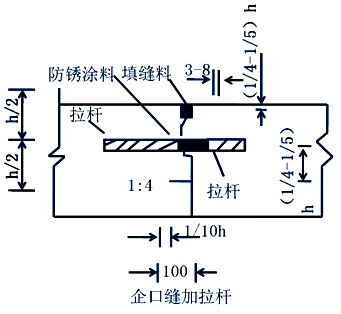

　?。?）拉桿。它的作用是防止因混凝土面板的相對位移產生接縫變寬、拉住接縫兩邊的板塊，而不是分布車輪荷載。拉桿設在板厚的中央，應采用直徑為12～16mm的螺紋鋼筋。拉桿的中部10cm范圍內應做防銹處理。

　　縱縫施工

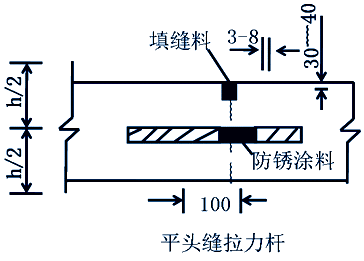

　　（1）當一次鋪筑寬度小于路面和硬路肩總寬度時，應設縱向施工縫，位置應避開輪跡，并重合或靠近車道線，構造可采用平縫加拉桿型?？v向施工縫的拉桿可用攤鋪機的側向拉桿裝置插入。采用固定模板施工方式時，應在振實過程中，從側模預留孔中手工插入拉桿。

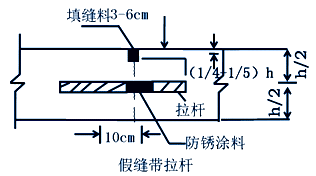

　?。?）當一次鋪筑寬度大于4.5m時，應采用假縫拉桿型縱縫，即鋸切縱向縮縫，位置應按車道寬度設置。

　?。?）鋼筋混凝土路面、橋面和搭板的縱縫拉桿可由橫向鋼筋延伸穿過接縫代替。鋼纖維混凝土路面切開的假縱縫可不設拉桿，縱向施工縫應設拉桿。

　?。?）插入的側向拉桿應牢固，不得松動、碰撞或拔出。若發生拉桿松脫或漏插，應在橫向相鄰路面攤鋪前，鉆孔重新植入。與發現拉桿可能被拔出時，宜進行拉桿拔出力檢驗。
