二級(jí)建造師考試知識(shí)點(diǎn)：舊瀝青路面再生，現(xiàn)在的競爭壓力這么大，同樣的在二級(jí)建造師考試中，也是壓力很大的，所以在備考考試的時(shí)候，一定要努力啦！為了幫助小伙們，接下來小編帶大家學(xué)習(xí)二級(jí)建造師考試知識(shí)點(diǎn)：舊瀝青路面再生。

　　知識(shí)點(diǎn)：舊瀝青路面再生

　　一、現(xiàn)場(chǎng)冷再生法

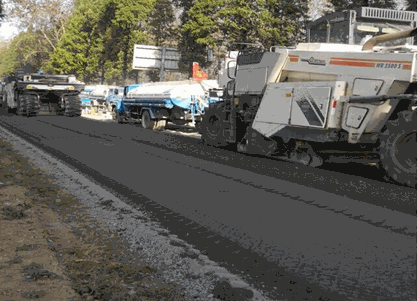

　　現(xiàn)場(chǎng)冷再生法是用大功率路面銑刨拌和機(jī)將路面混合料在原路面上就地銑刨、翻挖、破碎，再加入穩(wěn)定劑、水泥、水(或加入乳化瀝青)和骨料同時(shí)就地拌和，用路拌機(jī)原地拌和，最后碾壓成型。就地冷再生工藝一般適用于病害嚴(yán)重的一級(jí)以下公路瀝青路面的翻修、重建，冷再生后的路面一般需要加鋪一定厚度的瀝青罩面。

　　現(xiàn)場(chǎng)冷再生工藝的優(yōu)點(diǎn)有：原路面材料就地實(shí)現(xiàn)再生利用，節(jié)省了材料轉(zhuǎn)運(yùn)費(fèi)用;施工過程能耗低、污染小;適用范圍廣。缺點(diǎn)是：施工質(zhì)量較難控制;一般需要加鋪瀝青面層，再生利用的經(jīng)濟(jì)性不太明顯。

　　現(xiàn)場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)，其余如舊瀝青混合料的銑刨、破碎技術(shù)，膠粘劑配比性能也很關(guān)鍵。

　　二、現(xiàn)場(chǎng)熱再生法

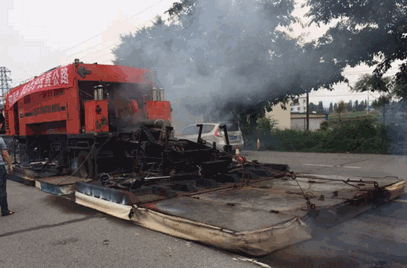

　　1.現(xiàn)場(chǎng)熱再生是就地修復(fù)破損路面的過程，通過加熱軟化路面，鏟起路面廢料。再和瀝青粘合劑混合，有時(shí)可能還需要添加一些新的骨料。然后將再生料重新鋪在原來的路面上。

　　2.現(xiàn)場(chǎng)熱再生工藝的優(yōu)點(diǎn)是施工速度快，而且原路面材料就地實(shí)現(xiàn)再生利用，節(jié)省了材料轉(zhuǎn)運(yùn)費(fèi)用。

　　3.缺點(diǎn)是再生深度通常在2.5～6cm，難以深入;對(duì)原路面材料的級(jí)配調(diào)整幅度有限，也難以去除不適合再生的舊料;再生后路面的質(zhì)量穩(wěn)定性和耐久性有所減弱。

　　4.現(xiàn)場(chǎng)熱再生中舊瀝青混合料的加熱重熔技術(shù)，新加瀝青、再生劑與舊混合料的均勻復(fù)拌技術(shù)是關(guān)鍵問題，在施工工藝中應(yīng)充分考慮加熱設(shè)備和拌和攤鋪設(shè)備的作業(yè)性能。

　　5.根據(jù)路面破損情況的不同和對(duì)修復(fù)后路面質(zhì)量等級(jí)的不同要求，就地?zé)嵩偕夹g(shù)應(yīng)用的施工工藝主要有三種。

　　(1)整形再生法

　?、僬卧偕ㄟm合2～3cm表面層的再生，是由加熱機(jī)對(duì)舊瀝青路面加熱至60～180℃后，由再生主機(jī)將路面翻松并將翻松材料收集到再生主機(jī)的攪拌鍋中，同時(shí)在攪拌鍋中加入適量的瀝青再生劑，將拌和均勻的再生混合料重新攤鋪到路面上，用壓路機(jī)碾壓成型。

　?、谶m合維修路面出現(xiàn)微型裂紋、磨耗層損壞及破損面積較小的路面，修復(fù)后可消除原路面的輕度車轍、龜裂等病害，恢復(fù)路面的平整度，改善路面性能。

　　(2)重鋪再生法

　?、龠m合4～6cm面層的再生，是用兩臺(tái)加熱機(jī)分次對(duì)舊瀝青路面進(jìn)行加熱。第一次加熱的表面溫度可達(dá)160～180℃，第二次加熱的表面溫度將達(dá)到180～250℃。通過兩次加熱，將舊路面瀝青材料軟化，再由再生機(jī)主機(jī)翻松，將翻松材料收集到再生主機(jī)的攪拌鍋中，加入適量的瀝青再生劑攪拌，將拌和均勻的再生混合料攤鋪到路面上作為路面下面層，其上再鋪設(shè)一層新的瀝青混合料作為磨耗層，形成全新材料的路面，最后用壓路機(jī)碾壓成型。再生機(jī)工作速度一般為1～3m/min。

　?、谶@種方法適用于破損較嚴(yán)重路面(如出現(xiàn)大面積坑槽)的維修翻新和舊路升級(jí)改造施工，修復(fù)后形成與新建道路性能完全相同的全新路面。但這種方法會(huì)增加原路面的標(biāo)高，因此路面重復(fù)再生的次數(shù)將受到一定的限制。

　?、壑劁佋偕ㄒ话阌袃煞N工藝方法：

　　方法一：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→壓入碎石工藝。

　　方法二：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→罩新面工藝。

　?、苓@兩種工藝方法的基本工藝流程如下：

　　1)加熱軟化路面

　　2)銑刨翻松路面

　　3)拌和整型

　　4)罩新面

　　(3)復(fù)拌再生法

　　復(fù)拌再生法適合4～6cm面層的再生，其方法是用兩臺(tái)加熱機(jī)分次對(duì)舊瀝青路面進(jìn)行加熱，加熱方式與重鋪再生法基本相同。由再生機(jī)主機(jī)銑刨翻松，并把翻松后的材料與新瀝青混合料及再生劑，在再生機(jī)主機(jī)的攪拌器中拌和均勻，形成新品質(zhì)的瀝青混合料。然后由主機(jī)的攤鋪裝置或?yàn)r青攤鋪機(jī)攤鋪在路面上，用壓路機(jī)碾壓成型。其工藝流程與重鋪再生法基本相同，再生機(jī)的工作速度一般為1～3m/min。

　　6.綜上所述，無論哪種就地?zé)嵩偕に嚪椒?，都必須事先?duì)破損的路面進(jìn)行取樣檢測(cè)分析;再選擇相應(yīng)的施工工藝方法，制定具體的施工方案，并確定應(yīng)添加材料的性質(zhì)和比例。不論是復(fù)拌再生、重鋪再生還是整形再生，其就地?zé)嵩偕幕竟に嚵鞒倘鐖D：

　　三、廠拌熱再生法

　　1.廠拌熱再生法就是將舊瀝青路面經(jīng)過翻挖后運(yùn)回拌和廠，再集中破碎，根據(jù)路面不同層次的質(zhì)量要求，進(jìn)行配比設(shè)計(jì)，確定舊瀝青混合料的添加比例，再生劑、新瀝青材料、新集料等在拌和機(jī)中按一定比例重新拌和成新的混合料，從而獲得優(yōu)良的再生瀝青混凝土，鋪筑成再生瀝青路面。再生后的瀝青混合料可用來鋪筑各種等級(jí)的瀝青路面，或者用來維修養(yǎng)護(hù)舊路。

　　2.利用這種方法，可以方便對(duì)已被翻挖的基層甚至路基的一些地段進(jìn)行有效的補(bǔ)強(qiáng)，瀝青層的重鋪則可以像新路施工一樣，分別按下面層、中面層、上面層(磨耗層)的不同技術(shù)要求進(jìn)行配合比設(shè)計(jì)，確定舊瀝青回收料的添加比例。

　　3.廠拌熱再生工藝的優(yōu)點(diǎn)是再生工藝易于控制，再生后的瀝青混合料性能也比較理想，若采用適當(dāng)?shù)呐浜媳仍O(shè)計(jì)和嚴(yán)格的質(zhì)量控制措施，再生路面具有與普通瀝青路面相同或相近的路用性能和耐久性。

　　4.缺點(diǎn)是再生成本較高。

　　5.廠拌熱再生中的關(guān)鍵技術(shù)是必須解決舊瀝青混合料中瀝青的加熱重熔問題與舊瀝青混合料的精確計(jì)量問題。

　　【典型例題】

　　根據(jù)路面破損情況的不同和對(duì)修復(fù)后路面質(zhì)量等級(jí)的不同要求，就地?zé)嵩偕夹g(shù)應(yīng)用的施工工藝主要有(　)。

　　A.整形再生法B.重鋪再生法

　　C.復(fù)拌再生法D.破碎再生法

　　E.間接再生法

　　【答案】ABC

　　【解析】本題考查的是舊瀝青路面再生?，F(xiàn)場(chǎng)熱再生包括整形再生法、重鋪再生法和復(fù)拌再生法。參見教材P79。

　　不能用作舊瀝青混凝土路面現(xiàn)場(chǎng)冷再生膠粘劑是(　)。

　　A.乳化瀝青

　　B.水泥

　　C.石灰

　　D.泡沫瀝青

　　【答案】C

　　【解析】本題考查的是舊瀝青路面再生?，F(xiàn)場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)。參見教材P79。

　　建設(shè)工程教育網(wǎng)2019年二級(jí)建造師新課已開通，網(wǎng)?？偨Y(jié)多年成功輔導(dǎo)經(jīng)驗(yàn)，從學(xué)員實(shí)際需求出發(fā)，結(jié)合二級(jí)建造師考試命題規(guī)律、重點(diǎn)、難點(diǎn)，融入先進(jìn)的教學(xué)理念。高效備戰(zhàn)2019年二級(jí)建造師考試，打造零基礎(chǔ)全科直達(dá)方案，全新課程套餐，快速進(jìn)步，取證必修課！

　　相關(guān)推薦：

　　全國各地2019年二級(jí)建造師考試報(bào)考指南

　　2018年二級(jí)建造師考試成績查詢?nèi)肟趨R總（含分?jǐn)?shù)線）

　　全國2018年二級(jí)建造師合格證書領(lǐng)取時(shí)間及公告匯總
