　　01　常用測量儀器的性能與應用

　　案例1

　　背景

　　施工項目部在開工前制定了施工組織設計文件,計劃投入測量儀器和工具進行施工測量。

　　問題：1、考試用書中提到的常用施工測量測量儀器和工具有那些?

　　分析與答案：常用測量儀器和工具

　　1、鋼尺

　　2、水準儀

　　3、經緯儀

　　4、激光鉛直儀

　　5、全站儀

　　6、輔助儀器和輔助工具

　　案例2

　　背景

　　如圖，

　　施工項目部測量人員采用50米鋼尺測量建筑物軸線之間水平距離。

　　問題：1、鋼尺是什么材料制成的?

　　2、鋼尺分類方法有哪幾種?

　　分析與答案

　　1、鋼尺是采用經過一定處理的優質鋼制成的帶狀尺。

　　2、第一種分類方法，按照最大測量長度分類：

　　若L=20米，則稱為20米鋼尺、若L=30米，則稱為30米鋼尺、若L=50米，則稱為50米鋼尺。

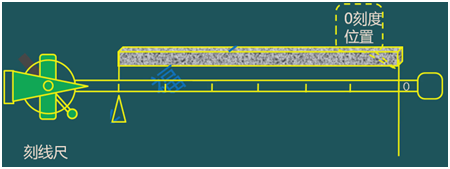

　　第二種分類方法，鋼尺按零點位置分為端點尺和刻線尺。

　　案例3

　　背景

　　如圖，施工項目部測量人員采用50米鋼尺測量建筑物軸線之間水平距離。測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

　　問題：1、鋼尺主要作用是什么?

　　2、水平距離測量有何不妥?

　　分析與答案

　　1、鋼尺的主要作用是距離測量。

　　2、水平距離測量無不妥之處。

　　測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

　　檢定時15N，現場測量也應保持拉力15N。

　　考試用書：鋼尺的主要作用是距離測量，鋼尺量距是目前樓層測量放線最常用的距離測量方法。鋼尺量距時應使用拉力計，拉力與檢定時一致。距離丈量結果中應加入尺長、溫度、傾斜等改正數。

　　案例4

　　背景

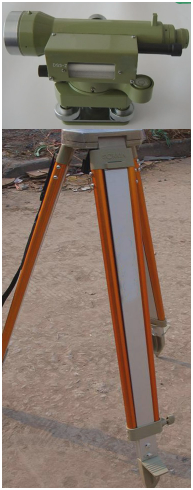

　　如圖，施工項目部測量人員正在使用DS3型水準儀進行水準測量。

　　問題:

　　1、水準儀主要功能作用是什么?

　　2、DS3的含義是什么?

　　3、我國的水準儀系列分為幾個等級及其適用范圍?

　　4、水準儀主要組成是什么?

　　分析與答案

　　1、水準儀是進行水準測量的主要儀器，主要功能是測量兩點間的高差，它不能直接測量待定點的髙程，但可由控制點的已知高程來推算測點的高程。另外，利用視距測量原理，它還可以測量兩點間的大致水平距離。

　　2、(1)“D”符號是大地測量儀器的代號，

　　(2)“S”符號是水準儀的代號，

　　(3)“3”數字表示儀器的精度。

　　我國的水準儀系列分為DS05、DS1、DS3等幾個等級。

　　3、我國的水準儀系列分為DS05、DS1、DS3等級。

　　DS05型和DS1型水準儀稱為精密水準儀，用于國家一、二等水準測量和其他精密水準測量;DS3型水準儀稱為普通水準儀，用于國家三、四等水準測量和一般工程水準測量　　

　　4、水準儀主要由：望遠鏡、水準器、基座三個部分組成，使用時通常架設在腳架上進行測量。

　　案例5

　　背景

　　如圖，施工項目部測量人員正在使用DS3型水準儀進行水準測量。

　　問題:1、水準測量的主要配套工具有哪些?

　　分析與答案

　　1、水準測量的主要配套工具有：

　　(2)尺墊

　　案例6

　　背景

　　如圖，施工項目部測量員正在使用DJ6型經緯儀進行水平角度測量。

　　問題：1、經緯儀作用是什么?

　　2、DJ6含義是什么?

　　3、經緯儀有哪些分類?

　　4、經緯儀主要組成有哪些?

　　分析與答案：

　　1、經緯儀能進行水平角、豎直角、測量的儀器;它還可以借助水準尺，利用視距測量原理，測出兩點間的大致水平距離和高差、也可以進行點位的豎向傳遞測量。

　　2、(1)“D”符號是大地測量儀器的代號;(2)“J”符號是經緯儀的代號;(3)“6”數字表示儀器的精度。

　　3、分類方法一：經緯儀按照讀數光路形式分：(1)光學經緯儀、(2)電子經緯儀，主要區別在于角度值讀取方式的不同：(1)光學經緯儀采用讀數光路來讀取刻度盤上的角度值; (2)電子經緯儀采用光敏元件來讀取數字編碼度盤上的角度值，并顯示到屏幕上。 隨著技術的進步。目前普遍使用電子經緯儀。

　　分類方法二：在工程中常用的經緯儀按照精度劃分有：(1)DJ2、(2)DJ6。

　　DJ6型進行普通等級測量，而DJ2型則可進行高等級測量工作。

　　4、經緯儀主要組成有哪些?

　　經緯儀主要由照準部、水平度盤、基座三部分組成

　　案例7

　　背景

　　如圖，施工項目部測量人員正在使用激光鉛直儀進行點位的豎向傳遞。

　　問題：1、激光鉛直儀作用與分類是什么?

　　分析與答案：

　　1、激光鉛直儀主要用來進行點位的豎向傳遞，如高層建筑施工中軸線點的豎向投測等。

　　激光鉛直儀按技術指標(精度)分：1/(4萬)、1/(10萬)、1/(20萬)、等幾個級別。建筑施工測量一般采用1/(4萬)精度激光鉛直儀。除激光鉛直儀外，有的工程也采用激光經緯儀來進行點位的豎向傳遞測量。

　　案例8

　　背景

　　如圖，施工項目部測量員正在使用全站儀進行施工測量。

　　問題：1、全站儀組成是什么?

　　2、全站儀特點是什么?

　　分析與答案

　　1、全站儀又稱全站型電子速測儀，是一種可以同時進行角度測量和距離測量的儀器。組成包括三部分：(1)電子測距儀、(2)電子經緯儀、(3)電子記錄裝置

　　2、全站儀具有操作方便、快捷、測量功能全等特點，使用全站儀測量時，在測站上安置好儀器后，除照準需人工操作外，其余操作可以自動完成，而且?guī)缀跏窃谕粫r(shí)間測得：(1)平距、(2)高差、(3)點的坐標、(4)高程。
