【提問】請給一下固定支架，滑動支架和導向支架的示意圖。

　　【回答】學員12zyl，您好！您的問題答復如下：

　　1. 活動支架對無垂直位移或垂直位移很小的水平管道，為承擔管道的質量，提高管道的穩定性，可以設置活動支架。根據管道在支架橫梁上的活動方式不同，又可分為滑動支架、滾動支架和導向支架三種。

　?。?） 滑動支架?；瑒?dòng)支架上管子與支架間的相對運動為滑動?；瑒?dòng)支架又進一步劃分為用于不保溫管道的低滑動支架和用于保溫管道的高滑動支架兩種，如圖2- 67所示。

　　（2）滾動支架。滾動支架是在管道滑托與支架之間加入滾柱或滾珠，使管子與支架間相對運動為滾動運動，從而使滑動摩擦力變?yōu)闈L動摩擦力，這種支架稱為滾動支架，主要用于大管徑且無橫向位移的管道。按照其滾動構件的不同，又可分為滾珠支架和滾柱支架兩種，如圖2-68所示。前者可承受較高溫度的介質，后者則對管道的摩擦力比較大。

　　（3）導向支架。導向支架是在有軸向位移的支架兩側加裝型鋼擋塊，使管道在做軸向運動時不致偏離管道的軸線。導向支架是以滑動支架為基礎，在滑動支架兩側的支架橫梁上，每側各焊置一塊導向板而形成，如圖2 -69 所示。

　　2. 固定支架管道不允許有任何軸向和橫向的位移時，應設置固定支架己 常用的固定支架如圖2 -70所示。

　　3. 吊托架按照其自身的結構形式，管道支架可分為托架、吊架、卡架。

　　當管道沿墻或柱敷設時，可采取托架或卡架來把管道從下面托起或從水平方向上卡住，如圖2-71 和圖2-72所示。

　　當管道是沿著建筑的樓板或屋面、梁、桁架等安裝，不能靠墻體或柱子支撐時，就必須用吊架將管道加以固定。按照吊掛的形式不同，又可分普通吊架和彈性吊架兩種，如圖2-73 和圖2- 74所示。

　　在管道有振動的地方，應設置減振吊架。圖2-75所示的減振吊桿就是由夾裝的橡膠減振墊圈或彈性減振器來便吊桿具有彈性的。

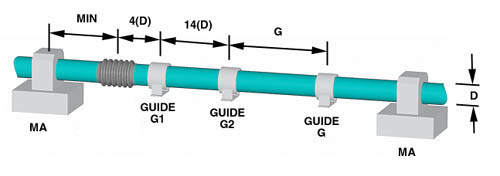

這個兩頭的就是固定支架，中間3個小的是導向支架。

　　【追問】老師您好，請您更具體的附圖并解釋一下用于不保溫管道的低滑動支架和用于保溫管道的高滑動支架【回答】

　　學員Spring_call，您好！您的問題答復如下：

　　您好，對于室外不保溫管道，我們采用低滑動支架，因?yàn)椴槐毓艿罒嵛灰颇Σ廉a(chǎn)生的水平推力較?。粚?duì)于保溫的管道，其熱位移摩擦產生的水平推力較大，我們要控制其推力和位移，選用高滑動支架。

　　低滑動的托架比較窄小，因?yàn)槠渌酵屏Σ淮?；但是高滑?dòng)支架我們托住管的軸心部位，控制其推力。這一部分您掌握知識點，區分一下活動支架的適用范圍即可。

　　【追問】老師您能畫個圖給我說下固定支架的位置嗎，書上說是補償器彎管兩端放置，如果這樣放不就限制了管道的位移 嗎，請老師畫圖明示一下，謝謝。

　　【回答】學員tippis123，您好！您的問題答復如下：

　　【追問】“滑動支架。滑動支架上管子與支架間的相對運動為滑動?；瑒?dòng)支架又進一步劃分為用于不保溫管道的低滑動支架和用于保溫管道的高滑動支架兩種。”

　　請問老師：什么叫“不保溫管道的低滑動支架”？

　　什么叫“保溫管道的高滑動支架”？

　　保溫不保溫與低滑動支架和高滑動支架到底有何關系？

　　【回答】學員yckjc，您好！您的問題答復如下：

　　不保溫管道的低滑動支架：對于室外不保溫管道，我們采用低滑動支架，因?yàn)椴槐毓艿罒嵛灰颇Σ廉a(chǎn)生的水平推力較?。?/p>

　　保溫管道的高滑動支架：對于室外保溫的管道，其熱位移摩擦產生的水平推力較大，我們要控制其推力和位移，選用高滑動支架。

　　就是根據熱脹冷縮產生的位移的大小來區分的。

　　【追問】從圖中看，導向支架是以滑動支架為基礎，在滑動支架兩側的支架橫梁上，每側各焊置一塊導向板而形成。那么導向支架只是固定住了滑動支架的支架部分，對管道的限制作用和滑動支架對管道的限制是一樣的，難道導向支架只是為了不讓支架部分橫向移動，而不是限制管道橫向移動嗎？

　　【回答】學員ffangyi，您好！您的問題答復如下：

　　是的，導向支架是為了不讓支架部分橫向移動。

　　【追問】滑動支架的是完全固定的嗎？為什么還要兩側各加一塊導向板來固定它，變成導向支架呢？

　　【回答】學員ffangyi，您好！您的問題答復如下：

　　滑動支架不是完全固定的。

　　滑動支架的方向性不好，很容易產生偏差，，不能確定準確的方向，從圖中都可以看出，只有一個小支架在那里，很容易偏離的。而導向支架有導向板之后方向就確定了。
