　　知識點：橋梁的組成(選擇題)

　　一、橋梁的組成

　　1.橋梁的組成

　　橋梁由上部結構、下部結構、支座系統和附屬設施四個基本部分組成。

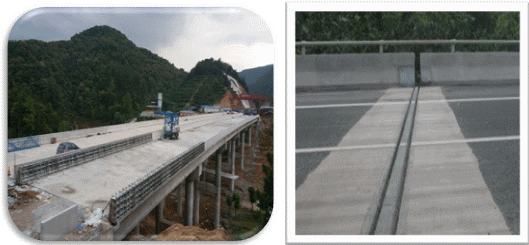

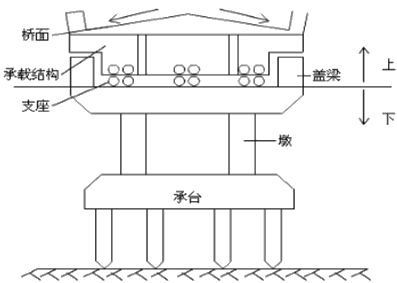

　　上部結構通常又稱為橋跨結構;下部結構包括橋墩、橋臺和基礎;

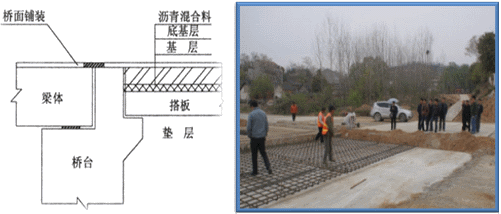

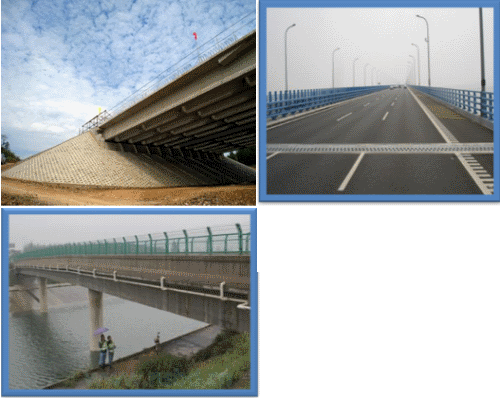

　　附屬設施包括：橋面系、伸縮縫、橋頭搭板和錐形護坡;

　　橋面系包括：橋面鋪裝、排水防水系統、欄桿、燈光照明等。

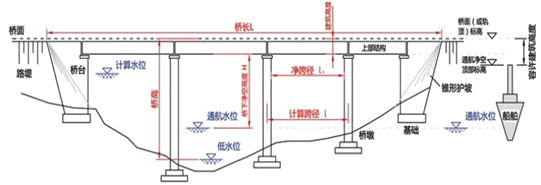

　　2.相關尺寸術語名稱

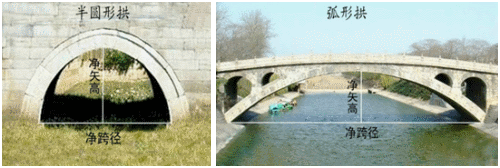

　　(1)凈跨徑：梁式橋是設計洪水位上相鄰兩個橋墩(或橋臺)之間的凈距，用l0表示。對于拱式橋，凈跨徑是每孔拱跨兩個拱腳截面最低點之間的水平距離。

　　(2)總跨徑：是多孔橋梁中各孔凈跨徑的總和，也稱橋梁孔徑，它反映了橋下宣泄洪水的能力。

　　(3)計算跨徑：對于具有支座的橋梁，是指橋跨結構相鄰兩個支座中心之間的距離，用l表示。拱圈(或拱肋)各截面形心點的連線稱為拱軸線，計算跨徑為拱軸線兩端點之間的水平距離。

　　(4)橋梁全長簡稱橋長：是橋梁兩端兩個橋臺的側墻或八字墻后端點之間的距離，用L表示。對于無橋臺的橋梁為橋面系行車道的全長。

　　(5)橋梁高度簡稱橋高：是指橋面與低水位之間的高差，或?yàn)闃蛎媾c橋下線路路面之間的距離。橋高在某種程度上反映了橋梁施工的難易性。

　　(6)橋下凈空高度：是設計洪水位或計算通航水位至橋跨結構最下緣之間的距離，以H表示。它應保證能安全排洪，并不得小于對該河流通航所規定的凈空高度。

　　(7)建筑高度：是橋上行車路面(或軌頂)標高至橋跨結構最下緣之間的距離。公路(或鐵路)定線中所確定的橋面(或軌頂)標高，與通航凈空頂部標高之差，又稱為容許建筑高度。橋梁的建筑高度不得大于其容許建筑高度，否則就不能保證橋下的通航要求。

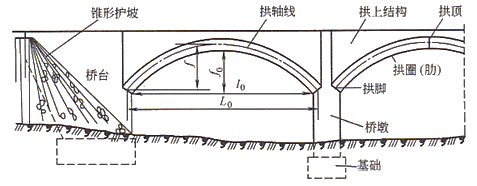

　　(8)凈矢高：是從拱頂截面下緣至相鄰兩拱腳截面下線最低點之間連線的垂直距離，f0表示;計算矢高：是從拱頂截面形心至相鄰兩拱腳截面形心之間連線的垂直距離，用f表示。

　　(9)矢跨比：是拱橋中拱圈(或拱肋)的計算矢高f與計算跨徑l之比(f/l)，也稱拱矢度，它是反映拱橋受力特性的一個重要指標。

　　【典型例題】

　　梁式橋設計洪水位上相鄰兩個橋墩(或橋臺)之間的凈距稱之為(　)。

　　A.標準跨徑　　B.理論跨徑

　　C.計算跨徑　　D.凈跨徑

　　『正確答案』D

　　『答案解析』本題考查的是橋梁的組成。相鄰兩個橋墩之間的凈距稱為凈跨徑。

　　某梁式橋，橋面高程200m，梁高2m，橋面鋪裝0.5m，低水位180m，常水位185m，最大洪水位190m，橋梁高度為(　)m。

　　A.2.5　　　 B.10

　　C.15　　　　D.20

　　『正確答案』D

　　『答案解析』本題考查的是橋梁的組成。橋梁高度是指橋面與低水位之間的高差，本題中，橋面高程為200m，低水位為180m，那么橋梁高度為200-180=20m。

　　橋梁的下部結構包括(　)。

　　A.橋跨結構

　　B.橋墩

　　C.橋臺

　　D.基礎

　　E.橋面結構

　　『正確答案』BCD

　　『答案解析』本題考查的是橋梁的組成。橋梁的下部結構包括橋墩、橋臺和基礎。
