監理工程師進度控制復習要點:雙代號時標網絡圖
【提問】雙代號時標網絡圖總時差教材中的計算公式=緊后工作的總時差+本工作與該緊后工作之間的時間間隔所得之和的最小值這樣計算起來比較麻煩,需要計算出每個緊后工作的總時差。
【回答】您的問題答復如下:
對于這個內容,老師總結了一個簡單的計算方法,如下:

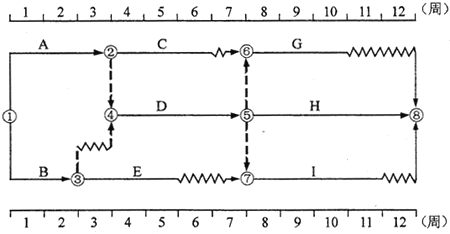

計算哪個工作的總時差,就以哪個工作為起點工作,尋找通過該工作的所有線路,然后計算各條線路的波形線的長度和,波形線長度和的最小值就是該工作的總時差。本題的時標網絡圖如下:
本題中以B工作為起點工作,通過B工作的線路共有四條:
BDG,波形線長度和=3周BDH,波形線的長度和=1周BDI,波形線的長度和=2周BEI,波形線的長度和=3周最小值為“BDH,波形線的長度和=1周”,所以B工作的總時差=1。
★問題所屬科目:監理工程師——建設工程進度控制
