2016監理進度控制：網絡圖的組成
概念：由箭線和節點組成，用來表示工作流程的有向、有序網狀圖形。
分類：雙代號網絡圖、單代號網絡圖。

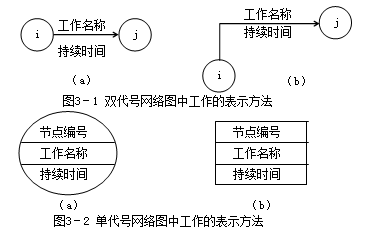

雙代號網絡圖（箭線式網絡圖）——以箭線及其兩端節點的編號表示工作；同時，節點表示工作的開始或結束以及工作之間的連接狀態。

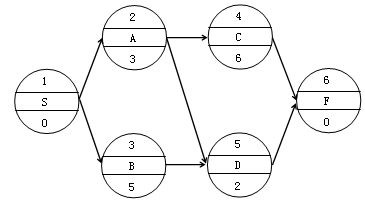

單代號網絡圖（節點式網絡圖）——以節點及其編號表示工作，箭線表示工作之間的邏輯關系。

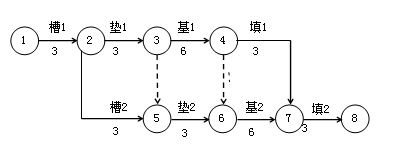

在雙代號網絡圖中，有時存在虛箭線，稱為虛工作。
虛工作既不消耗時間，也不消耗資源——相鄰兩項工作之間的邏輯關系。

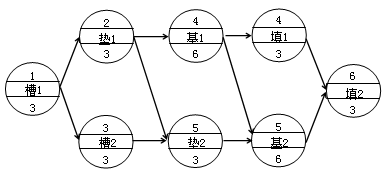

在單代號網絡圖中，虛擬工作只能出現在網絡圖的起點節點或終點節點處。
