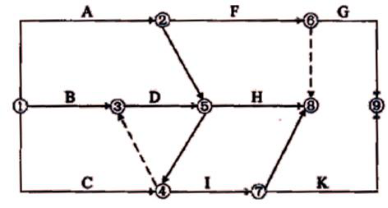

某工程雙代號網絡圖如下圖所示，繪圖錯誤有( )。

A.存在循環回路

B.節點編號錯誤

C.有無箭頭的連線

D.有多個起點節點

E.有多個終點節點

【正確答案】ABE

【答案解析】本題考查的是雙代號網絡圖的繪制。③→⑤→④形成循環回路;出現④→③，⑤→④，節點編號錯誤;節點⑧、⑨均為終點節點。參見教材P37～40。
