摘要：針對泵房與儲水池相距較遠的情況，采用無線變送液位控制系統，闡明元器件的選型、系統工作過程和應用效果，節能顯著。

　　關鍵詞：遠程供水；液位變送器；

　　一、概述

　　常德卷煙廠零陵卷煙分廠廠外有一座自備水泵房，設有2臺供水泵，功率75kW，流量160m³/h.泵房與廠內的儲水池相距有3km.供水運行方式是人工定時巡檢，電話通知泵房進行操作，儲水池經常發生溢水或缺水事件。為了節能、節水和挖潛增效，以及解決因缺水而影響生產的問題，對該泵控制系統進行了改造。由于泵房與儲水池相距較遠，并且中途地形復雜，難以建立有線連接和控制。為此，采用了浙江雙欽科技有限公司生產的多功能無線變送液位控制系統。在儲水池內安裝液位傳感器，儲水池旁安裝多功能液位變送器，廠內車間和廠外泵房各安裝了一套多功能液位控制器。通過液位變送器與控制器的無線傳送方式，實現了儲水池、廠外泵房和廠內車間的無線通信和遙控。

　　二、系統元器件的選用及構成

　　1.系統的選擇及主要參數

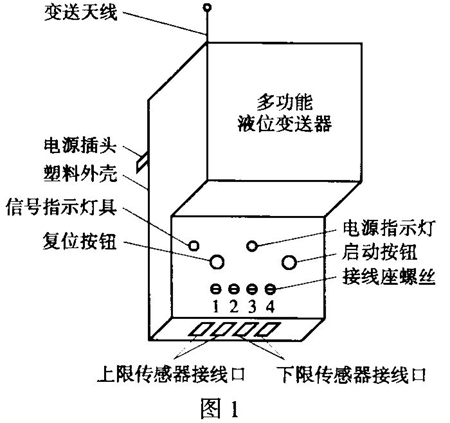

　　考慮到無線電信號在遠程傳輸過程中的折射和反射會形成死區及不穩定區域，不同的收發環境會有不同的收發距離。為確保信號的有效傳送，并根據現場情況，系統的主機配置一臺變送器（圖1）和兩臺控制器，型號為SCYK2S108.該主機有效控制距離為5km，還可穿透12層以上樓層障礙。

　　主機的主要技術參數：電源220VAC50Hz；工作環境溫度－20～45℃；控制器帶負載能力：①直接輸出220VAC5A.②間接控制為單相、三相和直流；靜態功耗＜1W.

　　2.水位傳感器的選擇

　　傳感器長期置于水池內，浸泡在水中，一般的傳感器極易結垢和腐蝕氧化。這樣，不僅使液位檢測失效，又可能污染水源。為確保檢測的安全可靠性，選擇與SCYK2S108型控制器配套使用的SCG101U型傳感器。該傳感器的主體材料為食品塑料，觸點材料為特制合金，工作環境的水溫要求在－20～120℃之間。

　　3.傳感器與變送器連接線的選擇

　　傳感器安裝分為上／下限水位各一個，由4根線連接，為避免受到干擾和失真，同時考慮其機械強度，選用KVVP4×l.5mm屏蔽控制電纜。

　　三、系統工作過程

　　1.水泵進水端的水源檢測

　　（1）水源單點檢測方式將控制傳感器選擇開關撥到Ⅰ位，控制器在接通電源或在水源缺水后來水時，水源指示黃燈將延時10min點亮，此時可以按一下紅色復位按鈕，若水源充足，本指示燈則熄滅，延時被取消。若不需要缺水延時功能，將控制器1、4接線短接。在水源缺水或延時狀態，水源指示黃燈均被點亮，水泵不工作。

　　（2）水源上／下限雙點檢測方式將控制傳感器選擇開關撥到Ⅱ位，當水源液面低于下限時，水源指示黃燈被點亮，顯示水源缺水，當水源液面升至上限后，水源指示黃燈熄滅，水源充足。在水源指示黃燈點亮期間水泵不工作。此傳感方式不具備延時功能。

　　2.自動控制

　　在水池液面低于下限時，信號指示藍燈閃爍、運行指示綠燈點亮，此時水源指示黃燈若熄滅，控制器則即時啟動水泵，否則將進入缺水待運行狀態，等待水源充足且水源指示黃燈熄滅后，才啟動水泵。當水池液面上升觸及下限時，信號指示藍燈熄滅。當水液面上升觸及上限時，信號指示藍燈、上限指示黃燈同時閃亮，運行指示綠燈熄滅，水泵停止工作。當水池液面下降低于上限時，信號指示藍燈與上限指示黃燈同時熄滅。當水池液面低于下限后將再次啟動水泵。如此周而復始，實現全自動控制運行。

　　3.手動控制

　　在控制器上限指示黃燈熄滅時，按下變送器或控制器上的綠色啟動按鈕，控制器上運行指示綠燈點亮，此時若水源充足且液源指示黃燈熄滅，則立即啟動水泵，水滿后自行停泵。在水泵正在泵水期間，且信號指示藍燈熄滅，按下變送器或控制器上的紅色復位按鈕，即可暫停泵水，從而實現自動手動的完美結合。

　　四、應用效果

　　運行結果表明，該系統自2006年6月份投運后，合理供水，確保了生產正常用水的需要，從未出現溢水和缺水事故，節能效果顯著，全年節約水費達17.28萬元。投資費用約為0.8萬元、投資少，見效快。
