一勞動組織

　　二工機具

　　三操作程序　　

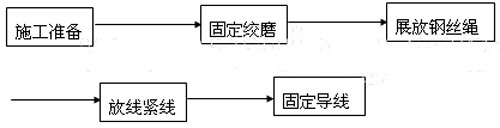

　　1、 工藝流程圖

　　2、 操作在要領

　�、攀┕�準備A合理確定出放線緊線的施工方案。

　　B在兩個山頭間用經緯儀確定出線路中心線，并在沿途用木樁做好標記。

　　C對于交叉跨越要提前與產權單位簽訂協議，做好停電和跨越的準備工作。不能停電的線路要搭好跨越架。

　　D將線盤支在能運輸?shù)竭_(dá)一側山頭桿位最近的地方或山下。

　　E根據氣象條件、水平檔距、垂直檔距、導線截面等提前確定出導線的弧垂。

　　F順線路中心線及一側桿位至線盤清除障礙，砍伐樹木荊棘，并做好青賠工作。

　　G檢查山上電桿上配件和懸式瓷瓶確認已安裝完畢、拉線已裝好。

　　⑵固定絞磨將可拆卸式機動絞磨運至緊線的山上，用地錨或樁錨將其固定牢固，兩側山上桿頭掛好接地緊線滑輪。

　�、菍�鋼絲繩從絞磨處A山開始至對面B山上沿線路中心線進行展放，同時B山至線盤處也展放鋼絲繩位置如圖2所示。鋼絲繩間用旋轉抗彎連接器進行連接。鋼絲繩與線盤上的導線通過抗彎連接器及網套連接器進行連接。在線盤出線處裝上導線長度測量儀，用于測量導線的放出長度。

　�、确啪�緊線一切準備就緒后，施工負責人用步話機發布放線命令，機械師啟動絞磨，先進行緩慢試?yán)�，無問題后再行拉動鋼絲繩，當遇到抗彎連接器應放慢速度。抗彎連接器通過后可將其卸下，用簡易小盤繩器將鋼絲繩盤起。全部導線展開夠長以后，應在B山上桿頂將導線固定在懸式瓷瓶串的耐張線夾上，留夠線尾，多余部分割斷。B山通知A山絞磨開始緊線，同時兩山桿塔上人固定馳度觀測儀支架，并用馳度觀測儀開始觀測弛度。

　�、晒潭▽�(dǎo)線A山上桿上作業人員將緊線器掛在導線上，開始進行馳度微調，達到設計要求馳度后通知絞磨停止緊線，并將導線固定在耐張線夾上，留夠尾線，割去多余部分，完成作業。

　　四標準同導線架設工藝。

　　五注意事項

　　1. 放線時必須確定線路中心線，因為山區架線檔距在千米左右，容易將導線放偏，給施工造成困難。

　　2. 各種施工用具都需進行強度驗算，不可超載使用。

　　3. 其它注意事項見導線架設工藝。
