在成套企業中，合理選擇母線截面直接關系到設備的安全運行和生產制造成本，為此必須引起足夠的重視，本人根據GB3906-91中附錄F—“根據短時持續電流的熱效應計算裸導體截面的方法”所推薦的計算公式——

　　式中：S——導體截面（mm2）

　　I——電流有效值（A）（額定短時耐受電流）

　　a——材料系數

　　銅——13

　　鋁——8.5

　　t——額定短路持續時間（秒）

　　△θ——溫升（K）,對裸導體取180K（持續時小于2秒）對于4秒持續時間的取215k

　　初步對常規所接觸到的實例，進行了計算并匯總。詳見下表1.

　　一、按照國標推薦計算公式，TMY母線最小截面見下表1：

　　注：本表中母線的安全載流量是單片母線立放時的據，母線長期允許工作溫度為70℃，環境溫度為40℃。

　　二、對于以上TMY母線最小截面選擇結果的應用說明——

　　1.上表中穩態短路電流有效值如何確定？

　　在進行工程設計時，需要當?shù)仉娏Σ块T提供短路容量及短路阻抗，再計入供電線路阻抗，才可計算出短路電流，并以此來選擇元器件的參數。在實際生產中，成套生產企業一般無法得到以上參數。為此，可根據上一級變壓器的額定容量SN,短路阻抗UK，額定電壓UN,額定電流IN等數據進行估算。目前，城市區域變壓器的主變大多數為110KV/10KV，容量在16~40MVA,如果忽略系統阻抗，近似認為110KV則為無限容量系統，則三相短路穩態電流有效值IK可按下式估算——

　　式中：I2N——主變次級額定電流

　　UK%——主變短路阻抗電壓

　　以上計算UK取10%.

　　2.主母線短視耐受電流選擇4S，主變量考慮到保證主母線供電的可靠性，當分支母線側短路故障時，應使分支母線斷路器首先跳閘。而分支母線短時耐受電流選擇為2S，已大于分支母線實踐故障切除時間（電流互感器規定為1秒中能承受的熱電流）。

　　3.設備實際運行時，如負載電流大于表1所列各種母線允許的安全載流量，必須重新選擇母線截面。

　　4.按表1選擇結果是否能滿足額定峰值耐受電流（動穩定電流）的考核？什么叫動穩定電流？是指設備在規定使用條件下，當系統發生短路故障，當短路后半個周期時的全部短路電流的瞬時值，也是短路電流的最大瞬時值，該值等于2.5倍額定短時耐受電流，也稱短路沖擊電流。根據“工業與民用配電設計手冊（第三版）”中的推薦，銅母線允許短路沖擊電流，詳細在表5-23中列出，現將該表轉錄于下，供應用參數！

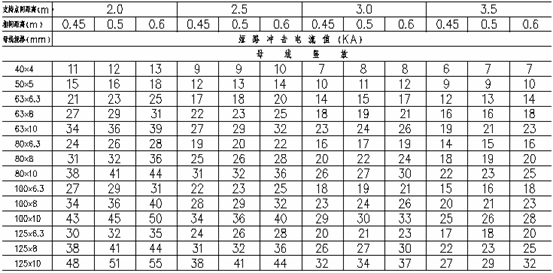

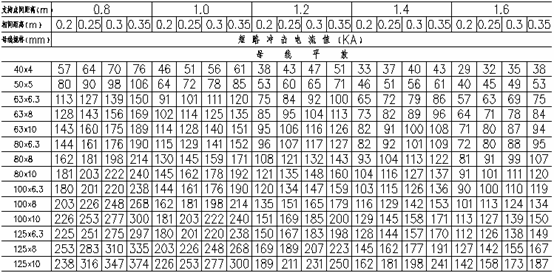

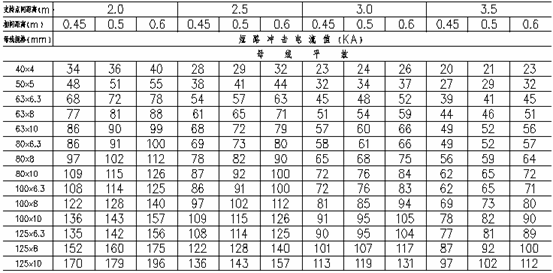

　　附表：銅母線允許的短路沖擊電流值 5-23
